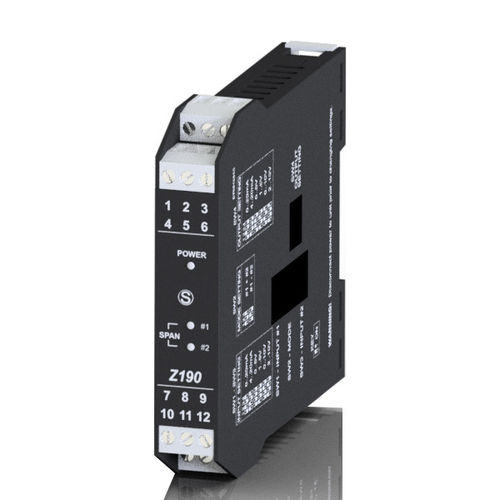

Galvanischer Signal-Isolator Z190

Strom

Das Z190 ermöglicht die Addition oder Subtraktion von 2 Analogsignalen (mA oder V) und liefert das entsprechende Ausgangssignal in Form eines Analogsignals (mA oder V). Die beiden Eingänge können auch unterschiedliche Bedeutung haben. Es verfügt über Dip-Schalter zur Einstellung der verfügbaren Eingangs-/Ausgangsbereiche. Die Hilfsspannungsversorgung erlaubt auch einen aktiven oder passiven Anschluss auf der Ausgangsseite. Eine galvanische 3-Wege-Isolation zwischen Stromversorgung // Eingang // Ausgang sichert die Integrität Ihrer Daten. Beschreibung: - DC-Addierer - Subtrahierer / Isolator Speisung: - 19..40 (9..30 Option) Vdc, 19..28 Vac Isolierung: - 1.500 Vac Eingang: - Nr 2 isolierte und unabhängige Kanäle, Strom 0..20, 4..20 mA; Spannung 0..5, 1..5, 0..10, 2..10 V Ausgang: - Strom 0..20, 4..20 mA; Spannung 0..5, 1..5, 0..10, 2..10 V Genauigkeit: - 0,2%
