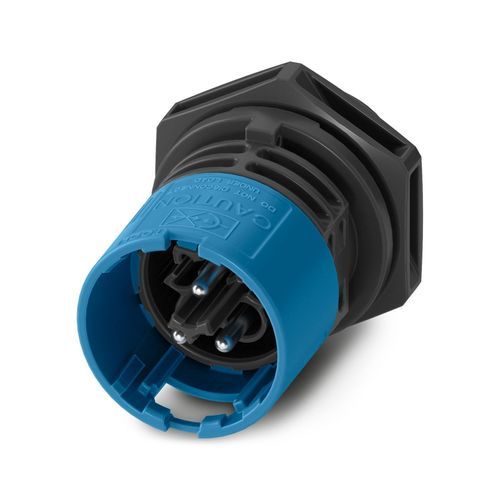

Stromversorgungs-Steckverbinder PRC 20/3-C1-FT25-MC2,5 SET50

NetzzirkulärCrimp

Kurzbeschreibung
Frontplatten-Durchführung zur Frontmontage, Produktfamilie PRC 20, Farbe: schwarz, Polzahl: 3, Leiterquerschnitt: 0,5–2,5 mm², Nennspannung: bis 400 V (IEC), Nennstrom: 20 A, Anschlussart: Crimpverbindung, Entriegelungsoption: 1. mit Werkzeug oder 2. von Hand

Hauptmerkmale

• Kompakte Frontplatten-Durchführung mit Strombelastbarkeit bis 20 A
• Duo-Unlock-Mechanismus für flexible Entriegelung bei Montage und Wartung
• Hoher Schutzgrad und Schlagfestigkeit für anspruchsvolle Umgebungsbedingungen
• Zuverlässige Crimp-Verbindungstechnik für einfache Verdrahtung
• Mechanische und farbliche Kodierung für schnelles, fehlerfreies Inbetriebnehmen

Bestellinformationen / Hinweise
Entriegelungsoption: 1. mit Werkzeug oder 2. von Hand
Montagehinweise siehe Lieferschein

Produkteigenschaften

• Produkttyp: Durchgangsgehäuse / Frontplatten-Durchführung, Frontmontage
• Produktfamilie: PRC 20
• Anzahl der Pole: 3
• Anschlussprofil: 2+PE
• Kodierung: 3-C1
• Schutzklasse / Isolierung: II

Abmessungen
Maßzeichnung: siehe Maßbild

• Breite: 34 mm
• Höhe: 38,4 mm
• Länge: 52 mm

Elektrische Eigenschaften

• Nennspannung: 400 V (III/2,00) nach IEC 61984; 400 V AC (III/2,00) nach IEC 61535; 600 V AC/DC (III/2,00) nach UL 2238 / UL 2237; 500 V DC (III/2,00) nach IEC 61535
• Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt nach IEC 61535)

Materialangaben

• Gehäusefarbe: schwarz (RAL 9005)
• Gehäusematerial: PPE
• Material Kontaktträger: PPE
• Material Kabelverschraubung: PC
• Kontaktmaterial: CuZn (Pb < 0,1)

Kabel / Leitung
Einzeldraht, Querschnitt: 0,5–2,5 mm²

Umwelt- und Einsatzbedingungen
Schutzart: IP66; IP68 (2 m / 2 h); IP69

Kommerzielle Daten

• Artikelnummer: 1468373
• Packeinheit: 50 St.
• Mindestbestellmenge: 50 St.
• Product key: ABLHAC
• GTIN (EAN): 4063151866129
• Gewicht je Stück (ohne Verpackung): 16,575 g
• Gewicht je Stück (mit Verpackung): 18,75 g
• Herkunftsland: PL

Erforderliches Zubehör

• PRC 20-CCM 0,5-2,5 - Crimpkontakt (Produktreferenz: 1468462)

Technische Spezifikationen

• Serie: PRC 20
• Typ: Durchgangsgehäuse / Frontplatten-Durchführung, Frontmontage
• Anzahl der Pole: 3
• Kodierung: 3-C1
• Anschlussart: Crimpverbindung
• Leiterquerschnittsbereich: 0,5 mm² bis 2,5 mm²
• Nennspannung: bis 400 V (IEC), bis 600 V AC/DC (UL)
• Nennstrom: 20 A (bei 2,5 mm²)
• Schutzklasse / Isolierung: II
• Gehäusefarbe / -Material: schwarz (RAL 9005), PPE
• Kontaktmaterial: CuZn (Pb < 0,1)
• Schutzart: IP66 / IP68 (2 m / 2 h) / IP69
• Abmessungen (B×H×L): 34 mm × 38,4 mm × 52 mm
• Packeinheit / MOQ: 50 St.
