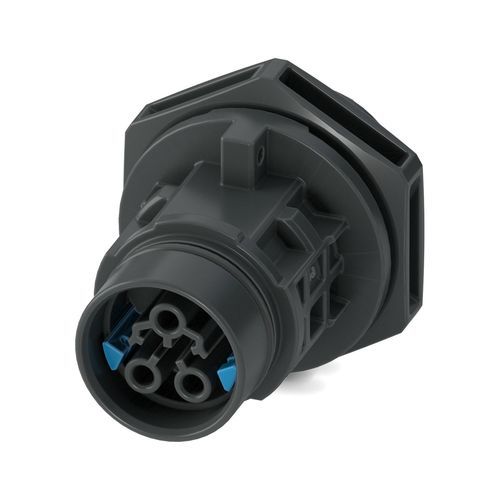

Stromversorgungs-Steckverbinder PRC 20/3-C1-FT25-FC2,5 SET50

NetzKabel zu Kabelrund

Kurzbeschreibung
Geräteanschluss zur Frontmontage, Artikelreihe: PRC 20, Gehäusefarbe: schwarz, Polzahl: 3, Leiterquerschnitt min.: 0,5 mm², Leiterquerschnitt max.: 2,5 mm², Nennspannung: 400 V, Nennstrom: 20 A, Anschlussart: Crimpanschluss, Einstellmöglichkeit für Entriegelung: 1. mit Werkzeug oder 2. per Hand

Bestellinformation / Hinweise
Einstellmöglichkeit für Entriegelung: 1. mit Werkzeug oder 2. per Hand
Anwendungs­hinweis: Hinweise zur Montage entnehmen Sie bitte dem Lieferschein

Produkteigenschaften
Produkttyp: Gehäusedurchführung (Panel feed-through)
Produktfamilie: PRC 20
Polzahl: 3
Anschlussprofil: 2+PE
Codierung: 3-C1
Isolationsmerkmale: Schutzklasse II

Abmessungen
Maßzeichnung verfügbar (siehe Produktzeichnungen)
Breite: 34 mm
Höhe: 38,4 mm
Länge: 52 mm

Elektrische Eigenschaften
Nennspannung: 400 V (III/2.00) nach IEC 61984
400 V AC (III/2.00) nach IEC 61535
600 V AC / DC (III/2.00) nach UL 2238 / UL 2237
500 V DC (III/2.00) nach IEC 61535
Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt nach IEC 61535)

Materialangaben
Farbe (Gehäuse): schwarz (RAL 9005)
Material Gehäuse: PPE
Material Kontaktträger: PPE
Material Kabelverschraubung: PC
Material Kontakt: CuZn (Kontaktmaterial, Pb < 0.1)

Kabel / Leitung
Massivleiter, Querschnitt: 0,5 mm² – 2,5 mm²

Umwelt- und Einsatzbedingungen
Schutzart: IP66
IP68 (2 m / 2 h)
IP69

Kommerzielle Daten
Artikelnummer: 1468374
Packungseinheit: 50 Stk.
Mindestbestellmenge: 50 Stk.
Product key: ABLHAC
GTIN: 4063151863562
Gewicht pro Stück (inkl. Verpackung): 17,48 g
Gewicht pro Stück (ohne Verpackung): 15,147 g
Herkunftsland: PL

Technische Merkmale / Spezifikationen

• Produktfamilie: PRC 20
• Modell / Bezeichnung: PRC 20/3-C1-FT25-FC2,5 SET50
• Polzahl: 3
• Anschlussprofil: 2+PE
• Codierung: 3-C1
• Nennspannung: bis 600 V AC/DC (siehe Normen), typ. Bewertung 400 V
• Nennstrom: 20 A (bei 2,5 mm²)
• Leiterquerschnitt: 0,5 mm² – 2,5 mm²
• Anschlussart: Crimpanschluss
• Gehäusematerial: PPE, Farbe schwarz (RAL 9005)
• Kontaktmaterial: CuZn (Pb < 0.1)
• Schutzklasse: II
• Schutzart: IP66 / IP68 (2 m / 2 h) / IP69
• Abmessungen (B×H×L): 34 mm × 38,4 mm × 52 mm
• Packungseinheit / Mindestbestellung: 50 Stück
• GTIN (EAN): 4063151863562
