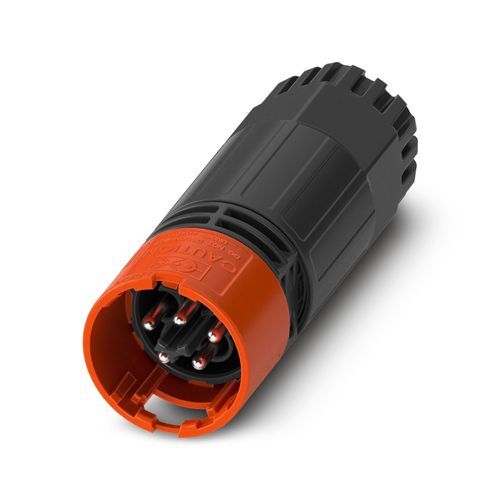

Stromversorgungs-Steckverbinder PRC 20/5-C1-FC-MC2,5 SET50

NetzKabel zu Kabelrund

Kurzbeschreibung
Installationssteckverbinder PRC 20/5-C1-FC-MC2,5 SET50, 5 Kontakte (4+PE), Crimp-Verbindung, Nennstrom 20 A, Gehäuse schwarz (RAL 9005), Verriegelung rot (RAL 3001).

Order information / Notes
Auslöse-Einstellmöglichkeit: mit Werkzeug oder manuell. Montage- und Installationshinweise siehe Lieferschein und Produktdokumentation.

Produkteigenschaften

• Produkttyp: Installationssteckverbinder
• Produktfamilie: PRC 20
• Anzahl Kontakte: 5 (4+PE)
• Coding: 5-C1
• Schutzklasse: II

Elektrische Eigenschaften

• Nennspannung: 400 V AC (III/2,00) nach IEC 61535/2 PfG 1915; bis 600 V AC/DC (nach UL 2238 / UL 2237); 500 V DC (IEC 61535)
• Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt nach IEC 61984)
• Anschlussart: Crimp-Verbindung

Abmessungen

• Breite: 28,5 mm
• Höhe: 28,5 mm
• Länge: 80,4 mm

Materialangaben

• Gehäusematerial: PPE, Farbe schwarz (RAL 9005)
• Verriegelung: rot (RAL 3001)
• Dichtung (Kabeleinführung): EPDM
• Kabelverschraubung: PC
• Kontaktmaterial: CuZn (Pb < 0.1)

Handelsdaten

• Artikelnummer: 1468451
• Packungseinheit / Mindestbestellmenge: 50 Stk
• Product key: ABLHBB
• GTIN: 4063151866716
• Gewicht pro Stück (inkl. Verpackung): 32,479 g
• Herkunftsland: PL

Zulassungen (Auszug)

• VDE: ID 334664-TL3-1 — 500 V / 20 A (Leiterquerschnitt 0,5 - 2,5 mm²)
• UL Listed: ID E221474-20240312 — 600 V / 20 A (AWG 20 - 14)
• cUL Listed: ID E221474-20240312 — 600 V / 20 A

Erforderliche Zubehörteile (Beispiele)

• Einfügedichtungen: PRC 20 SEAL 10-14 SET 25; PRC 20 SEAL 8-10 SET 25; PRC 20 SEAL 6-8 SET 25
• Crimp-Kontakt: PRC 20-CCM 0,5-2,5

Technische Daten

• Serie: PRC 20
• Bezeichnung: PRC 20/5-C1-FC-MC2,5 SET50
• Funktion: Installationssteckverbinder
• Anzahl Kontakte: 5 (4+PE)
• Nennspannung: bis 600 V AC/DC (je nach Zulassung/Norm)
• Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt)
• Anschlussart: Crimp
• Materialien: Gehäuse PPE; Kontakte CuZn (Pb < 0.1); Kabelverschraubung PC; Dichtung EPDM
• Abmessungen (B×H×L): 28,5 mm × 28,5 mm × 80,4 mm
• Packungseinheit / MOQ: 50 Stk
• GTIN/EAN: 4063151866716
