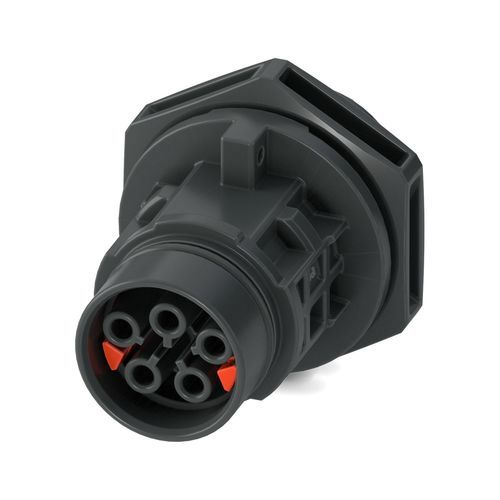

Stromversorgungs-Steckverbinder PRC 20/5-C1-FT25-FC2,5 SET50

rundCrimpAC

Kurzbeschreibung
Geräte-Steckverbinder für Frontmontage. Produktreihe: PRC 20. Farbe: schwarz. Anzahl der Positionen: 5. Leiterquerschnitt min.: 0,5 mm², Leiterquerschnitt max.: 2,5 mm². Nennspannung: 400 V AC. Nennstrom: 20 A. Anschlussart: Crimpanschluss. Einstellmöglichkeit für Entriegelung: 1. mit Werkzeug oder 2. per Hand.

Produkteigenschaften

• Produkttyp: Durchführung / Panel feed-through
• Produktfamilie: PRC 20
• Anzahl der Positionen: 5
• Anschlussprofil: 4+PE
• Codierung: 5-C1
• Schutzklasse: II

Abmessungen
Maßzeichnung verfügbar.

Tabelle (Maße):
Breite: 34 mm
Höhe: 38,4 mm
Länge: 52 mm

Elektrische Eigenschaften

• Nennspannung: 400 V AC (III/2,00) gemäß IEC 61535/2 PfG 1915
• Ebenfalls: 600 V AC / DC (III/2,00) gemäß UL 2238 / UL 2237
• 500 V DC (III/2,00) gemäß IEC 61535
• Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt gemäß IEC 61984)

Material und Farbe

• Gehäusefarbe: schwarz (RAL 9005)

Kabel / Leitungen

• Einzelleiter-Querschnitt: 0,5 mm² - 2,5 mm²

Handelsinformationen

• Artikelnummer: 1468393
• Packungseinheit: 50 Stk
• Mindestbestellmenge: 50 Stk
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• Gewicht pro Stück (inkl. Verpackung): 17,64 g
• Gewicht pro Stück (ohne Verpackung): 15,267 g
• Herkunftsland: PL

Erforderliche Zubehörteile / kompatible Produkte
Für den Betrieb werden zusätzliche Produkte benötigt (Pflichtzubehör). Beispiele: PRC 20 SEAL (verschiedene Größen/Sets) und PRC 20 Crimp-Kontakte (z. B. PRC 20-CCF 0,5-2,5).

Zulassungen

• VDE Zulassungs-ID: 334664-TL3-1 (Angabe: Nennspannung 500 V, Nennstrom 20 A, Leiterquerschnitt 0,5 - 2,5 mm²)
• UL Listed (Zulassungs-ID: E221474-20240312) (Angabe: Nennspannung 600 V, Nennstrom 20 A, AWG 20 - 14)
• cUL Listed (Zulassungs-ID: E221474-20240312) (ähnliche Spezifikation wie UL)

Downloads & CAD
Verschiedene herunterladbare Dokumente verfügbar, darunter vereinfachte 3D-Modelle (.stp), Produktfamilien- und technische Zeichnungen, Konformitätserklärungen und Packzettel. Beispiele: pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp, pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp, Zeichnungen und mehrere PDF-Erklärungen und -Zertifikate.

Hinweise
Einstellmöglichkeit für Entriegelung: 1. mit Werkzeug oder 2. per Hand. Montagehinweise im Packzettel beachten.

Technische Daten

• Serie / Familie: PRC 20
• Bezeichnung: Geräte-Steckverbinder für Frontmontage
• Positionen: 5
• Anschlussart: Crimpanschluss
• Leiterquerschnitt: 0,5 - 2,5 mm²
• Nennspannung: 400 V AC (IEC); 600 V AC/DC (UL)
• Nennstrom: 20 A (bei 2,5 mm²)
• Anschlussprofil: 4+PE
• Codierung: 5-C1
• Schutzklasse: II
• Gehäusefarbe: Schwarz (RAL 9005)
• Packungseinheit / MOQ: 50 Stk
• GTIN / EAN: 4063151865467
• Artikelnummer: 1468393
