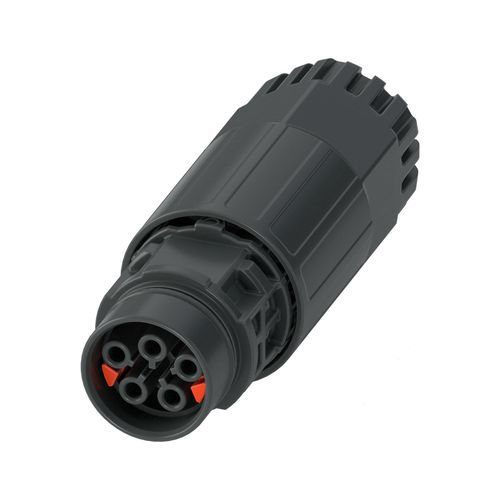

Stromversorgungs-Steckverbinder PRC 20/5-C1-FC-FC2,5 SET50

NetzKabel zu Kabelrund

Produktbeschreibung
Kupplungsverbinder, Artikelbereich: PRC 20, Farbe: schwarz, Polzahl: 5, Nennspannung: 400 V AC, Nennstrom: 20 A, Anschlussart: Crimpanschluss, Entriegelungsoption: 1. mit Werkzeug oder 2. von Hand

Technische Daten — Hinweise
Bestellinformation: Entriegelungsoption: 1. mit Werkzeug oder 2. von Hand
Anwendungshinweis: Hinweise zur Montage entnehmen Sie bitte dem Lieferschein

Produkteigenschaften
Produkttyp: Installationsstecker
Produktfamilie: PRC 20
Polzahl: 5
Anschlussprofil: 4+PE
Codierung: 5-C1
Isolationsmerkmale: Schutzklasse: II

Elektrische Eigenschaften
Nennspannung: 400 V AC (III/2.00) gemäß IEC 61535/2 PfG 1915
600 V AC / DC (III/2.00) gemäß UL 2238 / UL 2237
500 V DC (III/2.00) gemäß IEC 61535
Nennstrom: 20 A (bei Leiterquerschnitt 2,5 mm² gemäß IEC 61984)

Abmessungen
Breite: 28,5 mm
Höhe: 28,5 mm
Länge: 80,4 mm

Materialangaben
Farbe (Gehäuse): schwarz (RAL 9005)
Material Dichtung: EPDM (Kabeldichtung)
Material Gehäuse: PPE
Material Kontaktträger: PPE
Material Kabelverschraubung: PC
Material Kontakt: CuZn (Kontaktmaterial, Pb < 0.1)

Handelsdaten
Artikelnummer: 1468453
Verpackungseinheit: 50 Stk.
Mindestbestellmenge: 50 Stk.
Product key: ABLHBB
GTIN: 4063151866334
Gewicht pro Stück (inkl. Verpackung): 31,6 g
Gewicht pro Stück (ohne Verpackung): 31,021 g
Ursprungsland: PL

Downloads & Zulassungen (Übersicht)
Für diesen Artikel sind verschiedene Zertifikate, Konformitätserklärungen und Zulassungsdokumente verfügbar (z. B. VDE-Zulassung, UL-Listings, Konformitätserklärungen). CAD / vereinfachte 3D-Modelle und Zeichnungen der Produktfamilie werden bereitgestellt.

Eigenschaften / technische Spezifikationen

• Produkttyp: Installationsstecker
• Produktfamilie / Serie: PRC 20
• Modell / Codierung: 5-C1
• Polzahl: 5
• Anschlussprofil: 4+PE
• Nennspannung: 400 V AC; 600 V AC/DC (UL); 500 V DC (IEC)
• Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt)
• Anschlussart: Crimpanschluss
• Entriegelungsoption: mit Werkzeug oder von Hand
• Schutzklasse: II
• Breite × Höhe × Länge: 28,5 mm × 28,5 mm × 80,4 mm
• Gehäusefarbe: schwarz (RAL 9005)
• Material — Gehäuse / Kontaktträger: PPE
• Material — Dichtung: EPDM
• Material — Kabelverschraubung: PC
• Material — Kontakt: CuZn (Pb < 0.1)
• Verpackungseinheit / Mindestbestellmenge: 50 Stk.
• GTIN (EAN): 4063151866334
• Bruttogewicht pro Stück: 31,6 g; Nettogewicht pro Stück: 31,021 g
• Ursprungsland: PL
