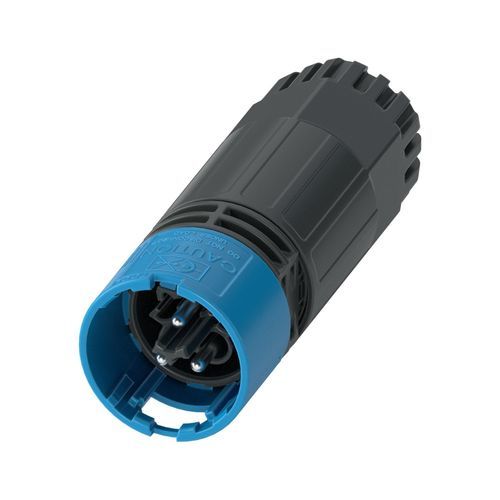

Stromversorgungs-Steckverbinder PRC 20/3-C1-FC-MC2,5 SET50

Kabel zu KabelzirkulärCrimp

Produktbeschreibung
Steckverbinder, Produktfamilie: PRC 20, Farbe: schwarz (RAL 9005), Anzahl der Kontakte: 3, Anschlussprofil: 2+PE, Leiterquerschnitt: 0,5 mm² – 2,5 mm², Nennspannung: bis 400 V (normabhängig), Nennstrom: 20 A, Anschlussart: Crimpverbindung. Einstellmöglichkeit zur Entriegelung: 1. mit Werkzeug oder 2. von Hand.

Bestellinformationen / Hinweise
Einstellmöglichkeit zur Entriegelung: mit Werkzeug oder von Hand. Hinweise zur Montage siehe Packzettel.

Produkteigenschaften
Produkttyp: Installationsstecker
Produktfamilie: PRC 20
Anzahl der Kontakte: 3
Anschlussprofil: 2+PE
Codierung: 3-C1
Schutzklasse: II

Elektrische Eigenschaften
Nennspannung: 400 V (III/2.00) gemäß IEC 61984; 400 V AC (III/2.00) gemäß IEC 61535; 600 V AC / DC (III/2.00) gemäß UL 2238 / UL 2237; 500 V DC (III/2.00) gemäß IEC 61535
Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt gemäß IEC 61535)

Abmessungen
Breite: 28,5 mm
Höhe: 28,5 mm
Länge: 80,4 mm

Materialangaben
Farbe (Gehäuse): schwarz (RAL 9005)
Material Dichtung: EPDM (Kabeldichtung)
Material Gehäuse: PPE
Material Kontaktträger: PPE
Material Kabelverschraubung: PC
Material Kontakt: CuZn (Pb < 0.1)

Kabel / Leitung
Einzelader, Querschnitt: 0,5 mm² – 2,5 mm²

Umwelt- und Einsatzbedingungen
Schutzart: IP66
IP68 (2 m / 2 h)
IP69

Kommerzielle Daten
Artikelnummer: 1468417
Verpackungseinheit: 50 Stk
Mindestbestellmenge: 50 Stk
Product key: ABLHBB
GTIN: 4063151866426
Gewicht pro Stück (inkl. Verpackung): 32,456 g
Gewicht pro Stück (ohne Verpackung): 32,249 g
Ursprungsland: PL

Produktvorteile / Hinweise

• Mehr Platz an der Gerätefront durch Stromübertragung bis 20 A auf geringem Bauraum.
• Duo-Unlock-Technologie für mehr Flexibilität bei Montage und Wartung.
• Zuverlässiger Einsatz unter extremen Umgebungsbedingungen dank hoher Schutzarten und guter Stoßfestigkeit.
• Einfache Handhabung durch bewährte Crimpverbindungstechnologie.
• Mechanische und farbliche Codierung für schnelle, fehlerfreie Inbetriebnahme.

Technische Daten

• Serie: PRC 20
• Modell / Bezeichnung: PRC 20/3-C1-FC-MC2,5 SET50
• Typ: Installationsstecker
• Anzahl der Kontakte: 3
• Anschlussprofil: 2+PE
• Farbe: schwarz (RAL 9005)
• Leiterquerschnitt: 0,5 mm² – 2,5 mm²
• Nennspannung: bis 600 V AC/DC (verschiedene Normen wie angegeben)
• Nennstrom: 20 A (bei 2,5 mm²)
• Anschlussart: Crimpverbindung
• Abmessungen (B×H×L): 28,5 mm × 28,5 mm × 80,4 mm
• Schutzart: IP66 / IP68 (2 m / 2 h) / IP69
• Materialien: Gehäuse/Kontaktträger PPE, Kabelverschraubung PC, Dichtung EPDM, Kontakte CuZn (Pb < 0.1)
• Verpackungseinheit: 50 Stk (Mindestbestellmenge: 50)
• GTIN / EAN: 4063151866426
• Herstellerartikelnummer: 1468417
