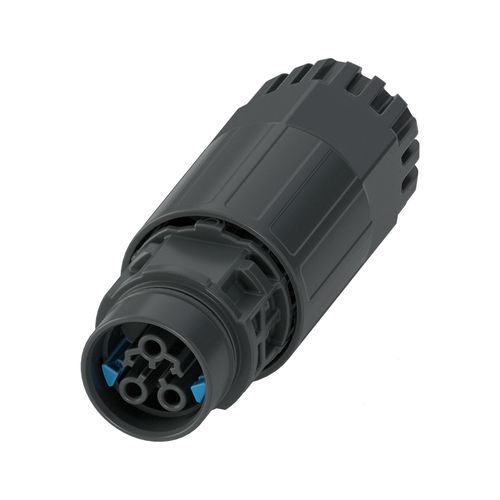

Stromversorgungs-Steckverbinder PRC 20/3-C1-FC-FC2,5 SET50

Kabel zu KabelzirkulärCrimp

Produktübersicht
Kupplungsverbinder für Installationsanwendungen. Produktfamilie: PRC 20. Farbe: schwarz (RAL 9005). Polzahl: 3 (2+PE). Leiterquerschnitt: 0,5–2,5 mm². Nennspannung: 400 V AC (IEC); alternative Werte: 600 V AC/DC (UL), 500 V DC (IEC). Nennstrom: 20 A. Anschlussart: Crimpen (Quetschverbindung). Einstellung zur Entriegelung: 1. mit Werkzeug oder 2. von Hand.

Technische Daten (Kurz)

• Produkttyp: Installationssteckverbinder
• Produktfamilie: PRC 20
• Anzahl der Positionen: 3
• Anschlussprofil: 2+PE
• Codierung: 3-C1
• Schutzklasse: II

Elektrische Eigenschaften
Nennspannung: 400 V AC (III/2.00) gemäß IEC 61535/2 PfG 1915; 600 V AC/DC (III/2.00) gemäß UL 2238 / UL 2237; 500 V DC (III/2.00) gemäß IEC 61535. Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt gemäß IEC 61535).

Abmessungen
Breite: 28,5 mm
Höhe: 28,5 mm
Länge: 80,4 mm

Materialangaben
Farbe (Gehäuse): schwarz (RAL 9005)
Material Dichtung (Kabeleinführung): EPDM
Material Gehäuse: PPE
Material Kontaktträger: PPE
Material Kabelverschraubung: PC
Material Kontakt: CuZn (Kontaktmaterial, Pb < 0,1)

Kabel / Leitung
Massivleiter, Querschnitt: 0,5–2,5 mm². Kompatible AWG: 20–14 (laut UL-Eintragungen).

Handelsdaten

• Artikelnummer: 1468419
• Verpackungseinheit: 50 pc
• Mindestbestellmenge: 50 pc
• Produktkey: ABLHBB
• GTIN / EAN: 4063151865474
• Gewicht je Stück (inkl. Verpackung): 30,901 g
• Gewicht je Stück (ohne Verpackung): 30,901 g
• Herkunftsland: PL

Zulassungen (Auszug)
VDE-Zeichengenehmigung (ID: 334664-TL3-1) - Nennspannung U_N: 500 V; Nennstrom I_N: 20 A; Querschnitt: 0,5–2,5 mm².
UL Listed (ID: E221474-20240312) - Nennspannung: 600 V; Nennstrom: 20 A; AWG: 20–14.
cUL Listed (ID: E221474-20240312) - Nennspannung: 600 V; Nennstrom: 20 A; AWG: 20–14.

Bestellinformation / Hinweise
Einstellung zur Entriegelung: 1. mit Werkzeug oder 2. von Hand. Für Montagehinweise auf Lieferschein und Produktdownloads verweisen.

Downloads (auf der Produktseite verfügbar)
Produktbezogene Dokumente und Zeichnungen (Zulassungen, Erklärungen, 3D-Modelle, technische Zeichnungen, Ausschreibungstexte, Lieferschein) sind im Downloadbereich der Produktseite verfügbar.

Vorteile / weitere Produktinformationen

• Kompakte Bauform ermöglicht Stromübertragung bis 20 A auf begrenzter Fläche
• Duo-Unlock Verriegelungstechnologie für flexible Montage und Wartung
• Hohe Schutzarten und gute Schlagfestigkeit für anspruchsvolle Umgebungen
• Einfache Handhabung durch bewährte Crimp- und Verbindungstechniken
• Schnelle, fehlerreduzierte Inbetriebnahme durch mechanische Codierung und Farbkennzeichnung

Technische Spezifikationen

• Produktfamilie / Serie: PRC 20
• Bezeichnung: PRC 20/3-C1-FC-FC2,5 SET50
• Produkttyp: Installationssteckverbinder
• Anzahl Positionen: 3
• Anschlussprofil: 2+PE
• Codierung: 3-C1
• Anschlussart: Crimp
• Entriegelungseinstellung: Werkzeug oder Hand
• Nennspannung (IEC): 400 V AC; (UL) 600 V AC/DC; (IEC DC) 500 V DC
• Nennstrom: 20 A (bei 2,5 mm²)
• Leiterquerschnitt: 0,5–2,5 mm²
• Abmessungen (B x H x L): 28,5 mm x 28,5 mm x 80,4 mm
• Gehäusefarbe: schwarz (RAL 9005)
• Gehäusematerial: PPE; Kontaktmaterial: CuZn (Pb < 0,1)
• Verpackungseinheit / MOQ: 50 pc
• Artikelnummer: 1468419; GTIN/EAN: 4063151865474; Produktkey: ABLHBB
• Herkunftsland: PL; Gewicht je Stück: 30,901 g
