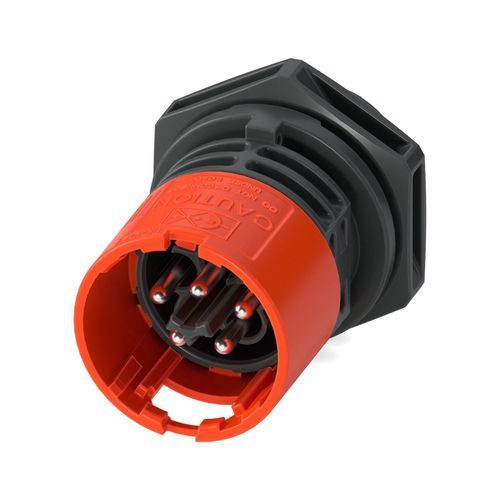

Stromversorgungs-Steckverbinder PRC 20/5-C1-FT25-MC2,5 SET50

NetzzylinderförmigCrimp

Kurzbeschreibung
Panel-Durchführung zur Frontmontage. Produktfamilie: PRC 20. Gehäusefarbe: schwarz. Polzahl: 5. Leiterquerschnitt: 0,5 mm² – 2,5 mm². Nennspannung (typ.): 400 V AC. Nennstrom: 20 A. Anschlussart: Crimpanschluss. Entriegelungseinstellung: 1. mit Werkzeug oder 2. von Hand.

Technische Daten (Tabellen und Angaben)
Bestellinformationen: Wahlweise Entriegelungseinstellung: 1. mit Werkzeug oder 2. von Hand. Für Montagehinweise und Anziehdaten siehe Packzettel und Produktzeichnungen.

Produkteigenschaften
Produkttyp: Panel-Durchführung
Produktfamilie: PRC 20
Polzahl: 5
Anschlussprofil: 4+PE
Codierung: 5-C1
Isolationsmerkmale: Schutzklasse II

Abmessungen
Abmessungszeichnung: siehe Produktzeichnungen
Breite: 34 mm
Höhe: 38,4 mm
Länge: 52 mm

Elektrische Eigenschaften
Nennspannung: 400 V AC (III/2,00) gemäß IEC 61535/2 PfG 1915; 600 V AC/DC (III/2,00) gemäß UL 2238 / UL 2237; 500 V DC (III/2,00) gemäß IEC 61535
Nennstrom: 20 A (bei 2,5 mm² Leiterquerschnitt gemäß IEC 61984)

Materialangaben
Gehäusefarbe: schwarz (RAL 9005)

Kabel / Leiter
Einzeldraht, Querschnitt: 0,5 mm² – 2,5 mm²

Handelsdaten
Artikelnummer: 1468392
Verpackungseinheit: 50 Stk
Mindestbestellmenge: 50 Stk
Produktkey: ABLHAC
GTIN (EAN): 4063151865450
Gewicht je Stück (inkl. Verpackung): 18,69 g
Gewicht je Stück (ohne Verpackung): 16,805 g
Herkunftsland: PL

Erforderliches Zubehör

• PRC 20-CCM 0,5-2,5 - Crimpkontakt (Beispiel Crimpkontakt)
• CRIMPFOX-TC MP-6 - Crimpzange mit Digitalanzeige (Beispiel Crimpwerkzeug)

Zulassungen (Zusammenfassung)
Für dieses Teil liegen verschiedene internationale Zulassungen vor (z. B. VDE, UL Listed / cUL). Details zu Nennspannungen und -strömen entnehmen Sie den Zulassungstabellen.

Technische Merkmale / Spezifikationen

• Serie: PRC 20
• Modellcodierung: 5-C1
• Positionen: 5
• Anschluss: Crimpanschluss (Schraubanschlussvarianten in der Familie verfügbar)
• Leiterquerschnitt: 0,5 mm² bis 2,5 mm²
• Nennstrom: 20 A (bei 2,5 mm²)
• Nennspannung: bis zu 600 V AC/DC je nach Zulassung (typ. 400 V AC)
• Abmessungen (B×H×L): 34 mm × 38,4 mm × 52 mm
• Gehäusefarbe: schwarz (RAL 9005)
• Verpackung / Mindestbestellmenge: 50 Stück
• GTIN/EAN: 4063151865450
