Repeater für Feuerdetektor RS485

für TransmissionsmessungenisoliertRS-485

Produktübersicht

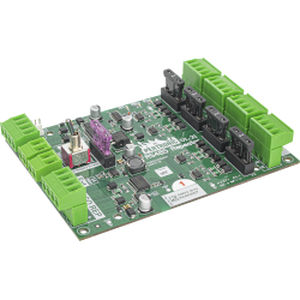

Der RS-485 Repeater/Splitter RS485REP erzeugt elektrisch getrennte RS-485 Bussegmente, um bidirektionale Halbduplex-Kommunikation von einem Master-RS-485-Port auf bis zu fünf Repeater-Ports zu erweitern und zu verteilen. Das Gerät kann innerhalb einer Brandmeldezentrale oder in einem externen Gehäuse montiert werden.

Hauptmerkmale

• Master-Kanal: 1 x RS-485 Port (IDC + Phoenix-Typ)
• Repeater-Kanäle 1–4: 4 x nicht isolierte RS-485 Repeater-Ports
• ISO Repeater-Kanal: 1 x isolierter RS-485 Repeater-Port
• Stromversorgungsoptionen: drei Eingänge — Master (K2 & K3), externe Versorgung (K5 & K9), isolierter RS-485 Port (K8)
• Schalter (SW1) zum Trennen der Repeater 1–4 von der Master-Versorgung oder zur Auswahl externer Versorgung
• Abschlusswiderstände: optionaler Master-Abschluss (Jumper); 120 Ω Abschlusswiderstände permanent aktiv auf Repeatern 1–4 und ISO Repeater
• Daisy-Chaining: zusätzlicher Anschluss zum Serienschalten mehrerer Repeater/Splitter-Einheiten
• Anzeige: 3 LEDs für DC-Versorgung, Master RS-485 RX und TX
• Gehäusekapazität: Pertronic Loop Responder-Gehäuse fasst zwei RS-485 Repeater/Splitter

Technische Daten

• Produktcode: RS485REP
• Modellname: RS485 Repeater
• Funktion: bidirektionaler Halbduplex RS-485 Repeater/Splitter bis zu fünf Repeater-Ports
• Master-Kanal Anschlüsse: IDC und Phoenix-Typ
• Repeater-Ports: 4 nicht isoliert + 1 isoliert (ISO)
• Stromeingänge: Master (K2 & K3), Extern (K5 & K9), Isolierter Port (K8)
• Isolationssteuerung: Schalter SW1 isoliert Repeater 1–4 vom Master; ISO Repeater kann von Repeatern 1–4 und Master isoliert werden
• Abschlusswiderstände: 120 Ω an Repeatern 1–4 und ISO Repeater; Master-Abschluss per optionalem Jumper
• LEDs: DC Power, Master RX, Master TX
• Montage: Einbau in Brandmeldezentrale oder in externem Gehäuse

Bestellung & Installation

• Produktcode | Beschreibung: RS485REP | RS485 5 Way Repeater/Splitter Printboard Assy
• Installation: Montage in kompatiblen Pertronic-Zentralen oder in separatem Gehäuse; Verkabelung für Master, externe Versorgung und isolierten Port entsprechend vorsehen
• Anwendungsbereiche: Erweiterung von RS-485-Netzen, Segmentisolation zur Vermeidung von Masse-Schleifen oder Störungen, Serienschaltung mehrerer Einheiten für größere Anlagen
