RS-485-Schnittstellenmodul FIBNET

LWLfür lokale Netzwerke (LAN)

Übersicht

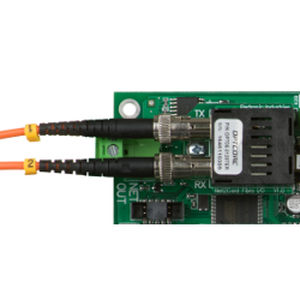

Die Pertronic Net2 Glasfaser-Konverter (FIBNET) bieten duplex Glasfaser-Netzwerkanschlüsse für die Pertronic Net2 Netzwerkkarte (NET2CARD). Jedes Konvertermodul terminiert ein Ende eines Glasfaser-Verbindungssegments und stellt getrennte RX- und TX-Anschlüsse für die Duplexfaserkabel bereit. Konverter sind für Multi-Mode- und Single-Mode-Fasern sowie mit ST- oder SC-Steckverbindern erhältlich.

Merkmale
Module unterstützen Multi-Mode (MMF) und Single-Mode (SMF) und sind mit ST (Bajonett) oder SC (Push-In) Steckverbindern lieferbar. Die NET2CARD akzeptiert jede Kombination aus Glasfaser-Konvertern und RS-485-Kupferverbindungen. Die Karte verfügt über zwei Netzwerkanschlüsse, NET IN und NET OUT, die jeweils als Kupfer (ohne Glasfaser-Konverter), Multi-Mode-Faser (mit FIBNET-MMF oder FIBNET-MMF-SC) oder Single-Mode-Faser (mit FIBNET-SMF oder FIBNET-SMF-SC) konfiguriert werden können. Stellen Sie sicher, dass beide Enden einer Glasfaserverbindung mit geeigneten Abschlussarten für den Kabeltyp versehen sind.

Bestellinformationen
Produktcode — Beschreibung
FIBNET-SMF-SC-15/13 — Single-Mode Single BiDir Glasfaser-Konverter für NET2CARD (60 km), SC-Steckverbinder, 1550 nm Tx, 1310 nm Rx
FIBNET-SMF-SC-13/15 — Single-Mode Single BiDir Glasfaser-Konverter für NET2CARD (60 km), SC-Steckverbinder, 1310 nm Tx, 1550 nm Rx
FIBNET-MMF — Multi-Mode Glasfaser-Konverter für NET2CARD (2 km), ST-Steckverbinder
FIBNET-MMF-SC — Multi-Mode Glasfaser-Konverter für NET2CARD (2 km), SC-Steckverbinder
FIBNET-SMF — Single-Mode Glasfaser-Konverter für NET2CARD (20 km), ST-Steckverbinder
FIBNET-SMF-SC — Single-Mode Glasfaser-Konverter für NET2CARD (20 km), SC-Steckverbinder

Dokumente
Das Datenblatt für die Net2-Glasfaserkonverter ist verfügbar (Produktspezifikation auf der Produktseite aufgeführt).

Technische Daten

• Produktfamilie: FIBNET Glasfaser-Konverter für NET2CARD
• Funktion: Duplex-Glasfaser-Konvertermodul, das ein Ende eines Glasfaserverbindungssegments mit der NET2CARD verbindet
• Anschlüsse: Separate RX- und TX-Anschlüsse an jedem Modul
• Verfügbare Steckverbindertypen: ST (Bajonett) oder SC (Push-In)
• Unterstützte Fasertypen: Multi-Mode (MMF) und Single-Mode (SMF)
• Reichweitenbeispiele: MMF bis ~2 km; SMF bis 20 km oder 60 km je nach Modell
• Beispielwellenlängen (SMF BiDir-Modelle): 1550 nm Tx / 1310 nm Rx oder 1310 nm Tx / 1550 nm Rx
• Kompatibilität: Funktioniert mit der Pertronic Net2 Netzwerkkarte (NET2CARD); NET IN und NET OUT sind als Kupfer, MMF oder SMF konfigurierbar
• Hinweis: Beide Enden einer Glasfaserverbindung müssen mit für den Kabeltyp geeigneten Abschlüssen versehen sein
