Brandmeldeanlage F220-Net2

Übersicht
Das Pertronic F220-Net2 verbindet mehrere F220-Brandmeldezentralen, Net2 Network Control Units (Net2 NCU) und Net2-Fernanzeigen zu einem fehlertoleranten Brandmeldesystem. Es priorisiert Alarm- und Steuerdaten, um auch bei hoher Netzauslastung eine schnelle Übertragung zu gewährleisten.

In einem Pertronic F220-Net2 Netzwerk

• Kann jede angeschlossene Zentrale von jeder Net2 NCU aus gesteuert und überwacht werden
• Können Informationen jeder Zentrale auf jeder Net2 NCU oder Net2-Fernanzeige angezeigt werden
• Ereignisse an beliebiger Stelle im Netzwerk können Aktionen an beliebigen angeschlossenen Zentralen auslösen oder beeinflussen

Netzzusammensetzung
Ein F220-Net2 Netzwerk unterstützt bis zu 133 Net2 Network Cards (Knoten). Jeder Knoten kann eine der folgenden Schnittstellen zum Netzwerk bereitstellen:

• Eine F220-Feuerzentralen (FP) und/oder mehrere Net2 NCU oder Net2-Fernanzeigen
• Modbus-Mastergerät
• Pertronic FireMap® Arbeitsstation
• ASCII-Textsysteme einschließlich Drucker oder Pager

Eine einzelne Netzwerkkarte kann bis zu acht Net2 NCU oder Net2-Fernanzeigen und bis zu acht LED-Anzeige-/Ausgangscontroller verbinden. Jede NCU kann vollständige Steuerung und Überwachung beliebiger oder aller vernetzten Zentralen bieten.

Funktionen

• Bis zu 100.000 Panel-zu-Panel Objektzuordnungen pro System
• Bis zu 5.000 Objektzuordnungen zu einer einzelnen Zentrale
• 640 konfigurierbare Netzwerkeingänge pro Zentrale (mehrere Objekte pro Eingang mappbar)
• 359 logische Eingänge pro Zentrale
• Unterstützte Zonennummern: 0 bis 64.999
• Klartext-Beschreibungen für Netzwerkeingänge, NMOs, NCUs und Fernanzeigen (Mini-Mimics)
• Steckbare Glasfaser-Module ermöglichen eine Mischung aus RS-485 verdrillter Leitung und Glasfasersegmenten
• Bidirektionale Modbus-Schnittstelle bietet:

  • 3.000 Boolean Nodal Mapping Objects (NMOs)
  • Möglichkeit, bis zu 8 Timer von beliebigen Zentralen auf Modbus-Register zu mappen
  • Mappbares I/O-Watchdog

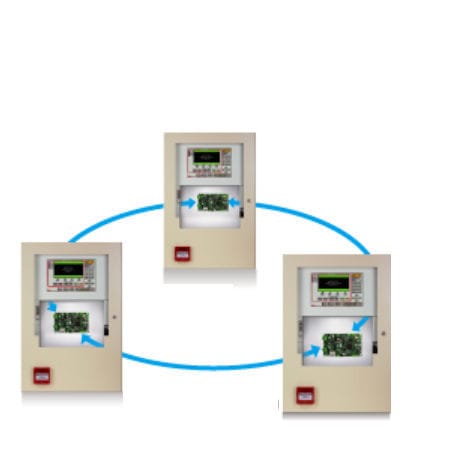

• Ring-Topologie stellt sicher, dass ein einzelner Kabelbruch den Netzbetrieb nicht unterbricht
• Automatische Fehlerüberwachung erkennt Erdfehler an Kupfersegmenten, Leiterunterbrechungen und Knoten-/Konfigurationsänderungen
• Programmierung über Pertronic FireUtils® via passwortgeschützter Ethernet-Verbindung
• Typische Upload-Zeiten: 34 Knoten < 1 Minute; 130 Knoten < 5 Minuten
• Automatische systemsweite Uhrensynchronisation und Anpassung für Sommerzeit
• Systemzeit und -datum von jeder Zentrale einstellbar
• Loop-Geräte von jeder Net2 NCU testbar
• Benutzer können einzelne Loop-Geräte, Alarmweiterleitungen, Timer, Logikblöcke und Netzwerkeingänge von jeder Net2 NCU zurücksetzen oder deaktivieren
• Aktuelles Netzwerkereignisprotokoll und Zentrales Datenprotokolle (inkl. Historie) zugänglich von NCUs, Zentralen und Vollfunktions-Mimics
• Zentrale Datenprotokolle von jedem Knoten in FireUtils® herunterladbar
• NET2CARD Linux OS Diagnoseprotokolle für die Analyse durch Pertronic-Support verfügbar
• 133-Knoten F220-Net2 Netzwerk nach AS 7240.13:2006 von einem IANZ-akkreditierten Labor zertifiziert
• Activfire gelistet (afp-3054) nach AS 7240.13:2006

Technische Daten

• Maximale Knoten pro Netzwerk: 133
• Panel-zu-Panel Objektzuordnungen (System): bis zu 100.000
• Objektzuordnungen zu einer einzelnen Zentrale: 5.000
• Konfigurierbare Netzwerkeingänge pro Zentrale: 640 (mehrere Objekte pro Eingang mappbar)
• Logische Eingänge pro Zentrale: 359
• Unterstützte Zonennummern: 0 bis 64.999
• Netzwerkmedien: RS-485 verdrillte Leitung und/oder Glasfaser (steckbare Glasfaser-Module)
• Modbus-Unterstützung: 3.000 NMOs boolean; bis zu 8 Timer auf Register mappbar; mappbares I/O-Watchdog
• Fehlertoleranz: Ring-Topologie; ein einzelner Kabelbruch unterbricht den Betrieb nicht
• Fehlerüberwachung: erkennt Erdfehler, Leiterunterbrechungen und Knoten-/Konfigurationsänderungen
• Programmierung: Pertronic FireUtils® via passwortgeschütztem Ethernet
• Upload-Zeiten: 34 Knoten < 1 Minute; 130 Knoten < 5 Minuten
• Uhr: automatische Synchronisation und Sommerzeitanpassung
• Diagnostik & Protokolle: Netzwerkereignisprotokoll, Zentrales Datenprotokolle zum Herunterladen, NET2CARD Linux OS Diagnoseprotokolle
• Normen & Zertifizierung: Zertifiziert nach AS 7240.13:2006 (133-Knoten-System); Activfire-Liste afp-3054
