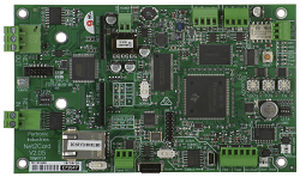

RS485-Netzwerkkarte NETCARD

Feuerschutz

Die Pertronic F220 Net2 Netzwerkkarte (NET2CARD) ist der zentrale Baustein für das Pertronic F220-Net2 Netzwerksystem. Eine F220-Net2-Netzwerkkarte kann so konfiguriert werden, dass sie eines der folgenden Geräte mit einem F220-Net2-Netzwerk verbindet: Pertronic F220® Brandmeldezentrale und/oder mehrere Net2 NCU oder Net2 Fernanzeigen Pertronic FireMap® Arbeitsstation Modbus-Master-Gerät ASCII textbasiertes System einschließlich Schwesternruf, Drucker oder Pager NCUs und Fernanzeigen Jede Netzwerkkarte verfügt über einen Netzwerk-Peripheriebus für die Kommunikation mit Net2-kompatiblen RS-485-Peripheriegeräten. Der Bus kann bis zu acht Net2 NCUs oder Net2 Mini-Mimics adressieren. Pertronic FireMap®-Schnittstelle Wenn die F220 Net2 Netzwerkkarte als FireMap-Schnittstelle konfiguriert ist, verbindet sie das gesamte Netzwerk mit einer FireMap-Workstation über eine TCP/IP-Ethernet-Verbindung. Modbus-Schnittstelle Wenn die F220-Net2-Netzwerkkarte als Modbus-Schnittstelle konfiguriert ist, bietet sie eine überwachte bidirektionale Schnittstelle zwischen einem F220-Net2-Netzwerksystem und einem Modbus-Mastergerät, wie z. B. einem Gebäudemanagementsystem. Die Netzwerkkarte bietet 3.000 boolesche Nodal Mapping Objects (NMO). NMOs können als Modbus-Spulen, diskrete Eingänge, Halteregister oder Eingangsregister konfiguriert werden. (Ein Modbus-Register kann bis zu 16 NMOs enthalten). Jedes Objekt der F220-Brandmeldezentrale oder jedes Ereignis innerhalb des F220-Net2-Netzwerks kann einem beliebigen NMO zugeordnet werden. ASCII-Textschnittstelle Wenn die F220-Net2-Netzwerkkarte als ASCII-Textschnittstelle konfiguriert ist, exportiert sie ausgewählte Ereignisse der Brandmeldeanlage als ASCII-Text, der für Drucker, Pager, Schwesternrufsysteme oder andere textbasierte Systeme geeignet ist. Das Format der Ausgabemeldung wird in FireUtils® unter Verwendung einer einfachen und vielseitigen Vorlage definiert.
