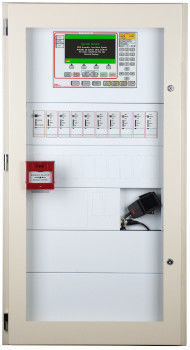

Manuelle Brandwarnungs- und Brandmeldezentrale F220®

automatisch

Produktübersicht
Das Pertronic F220 ist eine modulare, erweiterbare und netzwerkfähige Brandmeldezentrale für gewerbliche und industrielle Anwendungen. Zugelassen nach der australischen Norm AS 7240.2 (basierend auf ISO 7240.2) lokalisiert das F220 Alarm‑ und Signalauslösungen exakt und lässt sich mit Pertronic FireMap® für grafische Anlagenansichten integrieren.

Display und Schnittstellen
Die Zentrale verfügt über ein 7‑Zoll‑TFT‑Farbdisplay (800 x 480) und eine separate Tastatur zur Maximierung der Anzeigefläche. Alarmzustände werden mit roten Statusleisten und großer, gut lesbarer Beschriftung dargestellt. Konfiguration und Abfrage erfolgen über Ethernet oder USB mit der Pertronic FireUtils® PC‑Anwendung.

Wesentliche Funktionen

• 7 Zoll TFT‑Farbdisplay, 800 x 480 Pixel
• Separate Tastatur zur Maximierung der Anzeige
• Automatische, präzise Lokalisierung von Alarmen und Signalen
• Alarmansicht mit gut lesbarer 5 mm Schrift
• Überwacht und steuert bis zu 20 analogue addressable (AA) Schleifen und bis zu 3.180 Melder
• Unterstützt bis zu 1.980 Ein-/Ausgangsmodule, Handmelder und AA‑Alarmgeräte
• Vernetzbar — bis zu 160 Zentralen im F220‑Net2 Hochgeschwindigkeits‑, fehlertoleranten Netzwerk; Glasfaseradapter unterstützt
• 32‑Bit RISC‑Prozessor in jeder Zentrale, Anzeigeeinheit und Netzwerk‑Node
• Optionales Occupant Warning System mit integrierter Testfunktion und anpassbaren akustischen Signalen
• Vielseitige Cause‑&‑Effect‑Programmierung: Logikblöcke, Timer, Lüfter‑ und Deluge‑Steuerung
• Virtuelle Detektion für hohe Empfindlichkeit bei Immunität gegen Störalarme
• Benutzertests und selektives Deaktivieren von Ausgängen, Meldern, Zonen und Netzwerkeingängen über die Tastatur
• Schnittstellen: Ethernet, USB, RS‑485 serielle Busse; EWIS‑Schnittstelle verfügbar
• Spezialisierte Ereignisprotokolle speichern kritische Informationen
• Einfacher Upgrade‑Pfad von Pertronic F120A auf F220
• Verschiedene Schrankgrößen einschließlich wetterfester Ausführungen; kundenspezifische Montageoptionen
• Unabhängig getestet und ActivFire‑gelistet (afp‑3054) nach AS 7240.2, AS 7240.4, AS 7240.13 und AS 4428.3

Anmerkungen
Die Produktcodes auf der Webseite geben standardmäßig weiße Frontplatten an. Zur Bestellung grauer Frontplatten fügen Sie dem Produktcode das Suffix "-G" hinzu (z. B.: F220‑A28U/5A‑G).

Bestellinformationen
Beispielcodes:

• F220‑A13U/5A‑NOASE — 13U Schrank, 2 Schleifen, 5 A Netzteil
• F220‑A16U/11A — 16U Schrank, 2 Schleifen, 11 A Netzteil
• F220‑A28U/22A — 28U Schrank, 2 Schleifen, 22 A Netzteil
• F220‑A40U/11A — 40U Schrank, 2 Schleifen, 11 A Netzteil
• F220‑A28US/5A/NCU — 28U Slim Schrank, 2 Schleifen, 5 A, Network Control Unit

Für die vollständige Liste der Codes und kundenspezifischen Konfigurationen siehe das Datenblatt.

Dokumente

• Datenblatt
• ActivFire‑Zertifikat
• F220 Engineering Specification
• F220 Bedienungsanleitung

Technische Daten

• Display: 7 Zoll TFT, 800 x 480 Pixel
• Max. AA‑Schleifen: 20
• Max. Melder: bis zu 3.180
• Max. I/O Module und Geräte: bis zu 1.980
• Netzwerk: Bis zu 160 Zentralen auf F220‑Net2; Glasfaseradapter unterstützt
• Prozessor: 32‑Bit RISC pro Zentrale/Node
• Schnittstellen: Ethernet, USB, RS‑485, PC via FireUtils
• Optional: Occupant Warning System, EWIS, Verstärkeroptionen (60W, 120W), Network Control Unit
• Schrankgrößen: 600 mm, 10U, 13U, 16U, 22U, 28U, 28US (slim), 40U; wetterfeste Optionen
• Normen / Zulassungen: AS 7240.2, AS 7240.4, AS 7240.13, AS 4428.3; ActivFire‑gelistet (afp‑3054)
