Digitales E/A-Modul M500DMR

Hutschienen

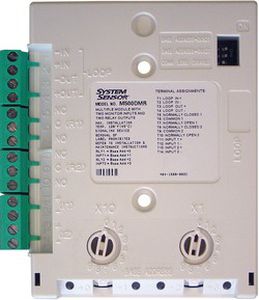

Das analoge adressierbare Modul M500DMR mit zwei Eingängen und zwei Ausgängen überwacht zwei Eingangsstromkreise von externen Schaltgeräten und bietet außerdem zwei nicht überwachte einpolige potenzialfreie Wechselkontakte für externe Geräte. Die Eingangskanäle können sowohl verriegelt als auch analog überwacht werden: Es gibt drei separate verriegelte Zustände, normal, offener Stromkreis und kombinierter Alarm/Kurzschluss. Die analoge Überwachung überwacht kontinuierlich den überwachten Stromkreis und gibt ein Signal zurück, das proportional zum Widerstand des Stromkreises ist. Das Modul kann entweder in einer Wanddose, auf einer DIN-Schiene oder in einem beliebigen Gehäuse montiert werden. Unabhängig von der gewählten Montageart ist der Adressschalter sowohl sichtbar als auch für die Auswahl zugänglich. Zur Erleichterung der Wartung und Fehlersuche sind sowohl die LEDs als auch die Adressschalter sichtbar, ohne dass die Abdeckung der Aufputzdose entfernt werden muss. Das M500DMR verfügt über einen Schleifenisolator, der im Falle eines Kurzschlusses auf einer der beiden Schleifenverbindungen die Ein- und Ausgangsschleifen isoliert. Merkmale Modul mit zwei Eingängen und zwei Ausgängen Eingang 2 (I2) und Relais 2 (R2) können einzeln über DIP-Schalter des Moduls deaktiviert werden Enthält einen Isolator für die analoge adressierbare Schleife Verwendet 2, 3 oder 4 Moduladressbereiche Gemeinsame mechanische Plattform für Gehäuse-, Schalttafel- und DIN-Schienenmontageversionen Dekadenadressschalter in zwei Ebenen sichtbar und wählbar Weitwinkel-LED-Sichtbarkeit
