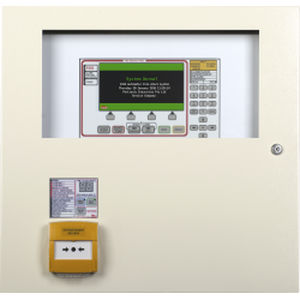

Brandmeldezentrale F220®

analogadressierbarprogrammierbar

Produktübersicht
Das Pertronic F220 Extinguishing Agent Release System bietet automatische und manuelle Steuerung für ein oder mehrere Löschsysteme. Die Lösung integriert das Pertronic F220 analoge adressierbare Brandmeldesystem mit dem ARC2 Agent Release Controller. Ein einzelnes F220-Panel kann mehrere ARC2 aufnehmen; jeder ARC2 überwacht und steuert ein Löschsystem.

Arten von Bedienstationen

• Agent Control Station (ACS2): Tastatur und Display, Time-to-Discharge Countdown, Status-/Fehler-LEDs, lokale Summer-Stummschaltung, Bedienelemente für Manual- und Auto-Modus.
• Local Control Station (LCS2): ähnlich ACS2, jedoch ohne Fehler-LEDs für vereinfachten lokalen Betrieb.

Betrieb und manuelle Eingriffe
Das System unterstützt automatische oder manuelle Freigabe des Löschmittels. Der Manual-Modus kann die Freigabe jederzeit verhindern, auch nach automatischem Start. Jede Bedienstation verfügt über einen klappbaren manuellen Melder (MCP) zur manuellen Auslösung.

AV-Anzeigen und Gehäuse
Innen- und wetterfeste Audio-Visual-Anzeigen (AV) sind mit wählbaren Meldungen, akustischen Signalen und optionalem gut sichtbarem Countdown-Timer erhältlich. F220-Panel sind in verschiedenen Gehäusegrößen und Ausführungen verfügbar, einschließlich Slim- und wetterfester Varianten.

Funktionen

• Löschsteuerung basierend auf dem Pertronic F220 analogen adressierbaren Panel
• Mehrere ARC2-Controller pro F220-Panel
• Automatische oder manuelle Freigabe mit Abbruch/Deaktivierung von jeder Bedienstation
• Unterstützung von bis zu neun externen Bedienstationen pro ARC2

Funktionen des Agent Release Controllers (pro Controller)

• Konfigurierbare automatische Verzögerung: 5–90 Sekunden
• Konfigurierbare manuelle Verzögerung, unabhängig: 5–90 Sekunden
• RS485-Kommunikation zu Bedienstationen; bis zu neun externe Stationen
• Konfigurierbare Haltezeiten der Ausgänge: 20 s, 30 s, 60 s, 5 min
• Niederdruck-Fehleingang; optionales Druckschalter-Feedback zur Bestätigung der Freigabe

Bestellinformationen

• F220-A10U/5A-ARC — F220, 10U Gehäuse, 2 Schleifen, 5 A PSU, geliefert mit ARC2, weiße Rackplatten
• F220-A13U/5A-ARC — F220, 13U Gehäuse, 2 Schleifen, 5 A PSU, geliefert mit ARC2, weiße Rackplatten
• F220-A13U/11A-ARC — F220, 13U Gehäuse, 2 Schleifen, 11 A PSU, geliefert mit ARC2, weiße Rackplatten
• F220-A16U/5A-ARC — F220, 16U Gehäuse, 2 Schleifen, 5 A PSU, geliefert mit ARC2, weiße Rackplatten
• F220-A16U/5A-ARC-EXT — F220, 16U Gehäuse, 2 Schleifen, 5 A PSU, ARC mit ACSDISP+OL an der Tür, weiße Rackplatten
• F220-A16U/11A-ARC — F220, 16U Gehäuse, 2 Schleifen, 11 A PSU, geliefert mit ARC2
• F220-A16U/11A-ARC-EXT — F220, 16U Gehäuse, 2 Schleifen, 11 A PSU, ARC mit ACS an AußenTür
• F220-A28U/5A-ARC — F220, 28U Gehäuse, 2 Schleifen, 5 A PSU, geliefert mit ARC2, weiße Rackplatten
• F220-A28U/11A-ARC — F220, 28U Gehäuse, 2 Schleifen, 11 A PSU, geliefert mit ARC2, weiße Rackplatten
• F220-A28US/5A-ARC — F220, 28U Slim Gehäuse, 2 Schleifen, 5 A PSU, geliefert mit ARC2, weiße Rackplatten
• F220-A28US/11A-ARC — F220, 28U Slim Gehäuse, 2 Schleifen, 11 A PSU, geliefert mit ARC2, weiße Rackplatten

Dokumente

• Datasheet
• Agent Release System (ARC2) Benutzerhandbuch
• F220 Extinguishing Agent Control System Engineering Specification

Technische Daten

• System: Automatische Steuerung eines oder mehrerer Löschsysteme basierend auf Pertronic F220 mit ARC2-Controllern
• Controller pro System: Ein ARC2 pro System; mehrere ARC2s pro F220-Panel möglich
• Bedienstationen: ACS2 (vollständige Anzeigen/Bedienelemente) und LCS2 (ohne Fehler-LEDs); bis zu neun externe Stationen pro ARC2
• Manuelle Eingriffe: Manual-Modus zur Verhinderung der Freigabe; klappbarer MCP an jeder Station
• AV-Anzeigen: Innen- und wetterfest mit wählbaren Meldungen, akustischen Signalen und optionalem Timer
• Gehäuse: Verschiedene Größen und Ausführungen, inkl. Slim- und wetterfeste Varianten
• Verzögerungen: Automatische und manuelle Verzögerungen konfigurierbar von 5 bis 90 Sekunden
• Haltezeiten: 20 s, 30 s, 60 s oder 5 min
• Kommunikation: RS485-Bus zu Bedienstationen
• Fehleingänge: Niederdruck-Fehleingang; optionales Druckschalter-Feedback
