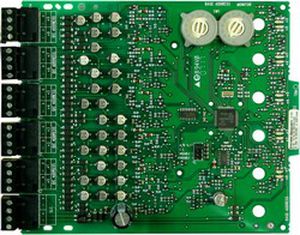

Luft-Überwachungsmodul IM-10

Brandmelde

Das Überwachungsmodul IM-10, System Sensor Ten Input, wurde für eine Reihe von Anwendungen entwickelt, bei denen mehrere einzeln adressierbare überwachte Eingänge für den Einsatz in Pertronic F100- und F120-Brandmeldeanlagen benötigt werden. Jedes Überwachungsmodul ist als Schnittstelle zwischen einer Zentrale und normalerweise offenen Kontaktgeräten vorgesehen. Ein gemeinsamer Schleifeneingang wird für alle zehn Module verwendet, und die auslösenden Schaltkreise teilen sich eine gemeinsame Überwachungsversorgung. Ansonsten arbeitet jedes Überwachungsmodul unabhängig von den anderen und hat seine eigene eindeutige Adresse. Mit zwei Drehcodierschaltern kann die Adresse des ersten Moduls von 01 bis 90 eingestellt werden. Die übrigen Module werden automatisch den neun nächsthöheren Adressen zugewiesen. Es ist möglich, bis zu zwei der höchsten Adressen zu deaktivieren, um sie für andere Zwecke freizugeben. Jedes Modul verfügt außerdem über vom Bedienfeld gesteuerte grüne LED-Anzeigen. Das Bedienfeld kann die LEDs blinken, ein- oder ausschalten lassen. Merkmale Robuste mikroprozessorgesteuerte Konstruktion Abnehmbare Steckklemmen für eine schnelle und einfache Installation Steckverbinder für Kabel von 0,8 mm2 bis 3,3 mm2 10 individuelle LED-Anzeigen, eine pro Eingang Bis zu 2 ungenutzte Adressen können deaktiviert werden Analoge adressierbare Kommunikation Stabile Kommunikationstechnik mit Rauschunterdrückung Drehbare Dekadenadressschalter Inklusive Montagematerial Multi-Montage-Chassis für bis zu 4 Multimodule erhältlich Auch kompatibel mit Pertronic F100A und F120A
