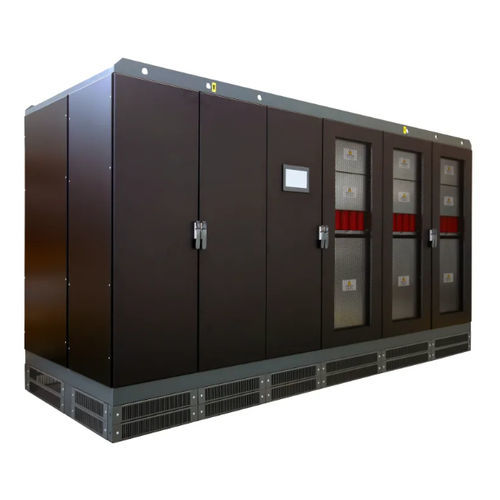

Dreiphasiger Spannungskonstanthalter ODYSSEY

automatischelektronisch

Produktübersicht
Dreiphasen-Spannungsstabilisator Odyssey zur Bereitstellung stabiler Ausgangsspannungen für industrielle elektrische Anlagen. Leistungsbereich: 80–4000 kVA. IGBT-Regelung mit Doppelumwandlungs-Topologie und unabhängiger Phasenregelung. Für Innenaufstellung; schützt angeschlossene Geräte vor Eingangsspannungsschwankungen, Unsymmetrien und transienten Überspannungen. Automatischer Bypass bei Überlast.

Technische Daten
Frequenz: 50 Hz ±5% oder 60 Hz ±5%
Spannungsregelung: IGBT-Steuerung (Doppelumwandlungstechnologie)
Einstellbare Energieparameter: Unabhängige Phasenregelung
Wählbare Zielspannungen: 220 / 230 / 240 V (L-N) — 380 / 400 / 415 V (L-L)
Ausgangsspannungsgenauigkeit: ±0,5%
Zugelassene Laständerung: Bis zu 100%
Zugelassenes Lastungleichgewicht [%]: 100
Kühlung: Zwangsbelüftung
Umgebungstemperatur: 0 bis +40°C
Lagerungstemperatur: 0 bis +60°C
Max. relative Luftfeuchte (nicht kondensierend): <95%
Zugelassene Überlast: 110% Dauer, 120% für 60 s, >120% automatische Bypass-Schutzfunktion
Farbe: RAL 9005
Instrumentierung:

• 10" Touch-Panel, mehrsprachig (Fernzugriff verfügbar über dedizierte Software im gleichen Ethernet-Netzwerk)

Installation: Innenaufstellung
Kommunikationssystem: MODBUS TCP/IP
Überspannungsschutz:

• Eingangsableiter Klasse I
• Ausgangsableiter Klasse II

Zusätzliche Schutzfunktionen:

• Automatischer Bypass-Schutz

Hauptmerkmale

• Bemessungsleistungsbereich: 80 kVA bis 4000 kVA (verschiedene Modellvarianten verfügbar)
• Frequenz wählbar: 50 Hz ±5% oder 60 Hz ±5%
• Wählbare Zielspannungen: 220 / 230 / 240 V (Phase‑Null) und 380 / 400 / 415 V (Phase‑Phase)
• Ausgangsspannungsgenauigkeit: ±0,5%
• Zugelassene Dauerüberlast: 110%; kurzfristig 120% für 60 s; >120% durch automatischen Bypass geregelt
• Kühlverfahren: Zwangsbelüftung
• Betriebstemperaturbereich: 0 bis +40 °C; Lagerung: 0 bis +60 °C
• Max. relative Luftfeuchte (nicht kondensierend): <95%
• Steuerung und Überwachung: 10" mehrsprachiges Touch-Panel; Fernzugriff über dedizierte Software per Ethernet
• Kommunikation: MODBUS TCP/IP
• Überspannungsschutz: Eingangsableiter Klasse I und Ausgangsableiter Klasse II
• Installation: Innenaufstellung
