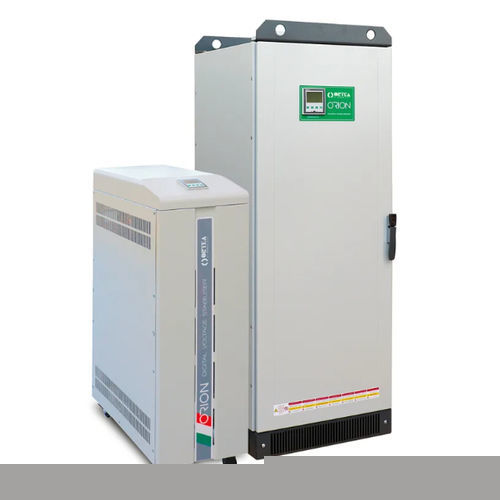

Dreiphasiger Spannungskonstanthalter Orion

Servomotor

Übersicht
Der elektromechanische dreiphasige Spannungsstabilisator Orion liefert eine geregelte Ausgangsspannung für industrielle Lasten. Erhältlich in mehreren Einstellbereichen mit Nennleistungen von 2 bis 135 kVA.

Anwendungen

• Schutz von Industrieanlagen und Produktionslinien vor Netzspannungsinstabilität
• Versorgung von Motoren, Schaltschränken und empfindlicher Messtechnik
• Einsatz in Gewerbe- und Leichtindustrie-Anlagen mit Bedarf an stabiler Spannung

Wesentliche technische Daten

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Einstellbare Energieparameter: Unabhängige Phasenkontrolle
• Wählbare Ausgangsnennwerte: 220–230–240V (L‑N) und 380–400–415V (L‑L)
• Genauigkeit der Ausgangsspannung: ±0,5%
• Zugelassene Lastvariation: Bis zu 100%
• Zugelassenes Lastungleichgewicht: Bis zu 100%
• Kühlung: Natürliche Belüftung bis 45 kVA ±15%; größere Einheiten mit geeigneter Kühlung
• Betriebstemperatur: -25°C bis +45°C; Lagerung: -25°C bis +60°C
• Max. relative Luftfeuchte: <95% (nicht kondensierend)
• Zugelassene Überlast: 200% für 2 Minuten
• Oberschwingungsverzerrung: Keine eingeführt
• Instrumentierung: Ausgangs-Digitalmultimeter
• Installation: Innenaufstellung
• Überspannungsschutz: Ausgangs-Überspannungsableiter Klasse II ab >60 kVA ±15%

Verfügbare Varianten
Die Orion-Familie umfasst Einstellbereiche ±20%/±15%, ±30%/±25%, +15%/−25%, +15%/−35% und +15%/−45% mit Nennleistungen von 2 bis 135 kVA. Datenblätter sind für jeden Typ und jede Variante verfügbar.

Dokumentation & Service

• Technische Datenblätter für alle Varianten
• Individuelle Konfiguration und technischer Support auf Anfrage
