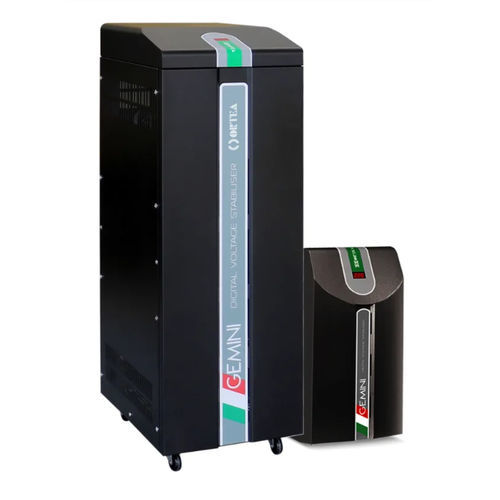

Einphasiger Spannungskonstanthalter GEMINI PLUS

statischautomatischelektronisch

Übersicht
Einphasen-Spannungsstabilisator 4-40 kVA. Technische Lösung zum Vermeiden von Störungen durch instabile Eingangsspannung.

Kategorie
STATISCHE SPANNUNGSSTABILISIERER

Haupttechnische Informationen

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Spannungsregelung: IGBT-geregelt
• Einstellbare Zielspannung: 220-230-240V
• Ausgangsspannungsgenauigkeit: ±0,5%
• Zugelassene Lastvariation: Bis zu 100%
• Kühlung: Zwangsbelüftung
• Umgebungstemperatur: -25/+45°C
• Lagerungstemperatur: -25/+60°C
• Max. relative Luftfeuchte: <95% (ohne Kondensation)
• Zugelassene Überlast: 150% für 2 s
• Farbe: RAL 9005

Varianten (±20%/±15%)
ESP7-20 — Nennleistung: 7 kVA — Max. Eingangsstrom: 38 A — Nennausgangsstrom: 30 A
ESP10-15 — Nennleistung: 10 kVA — Max. Eingangsstrom: 51 A — Nennausgangsstrom: 43 A
ESP10-20 — Nennleistung: 10 kVA — Max. Eingangsstrom: 54 A — Nennausgangsstrom: 43 A
ESP15-15 — Nennleistung: 15 kVA — Max. Eingangsstrom: 77 A — Nennausgangsstrom: 65 A
ESP15-20 — Nennleistung: 15 kVA — Max. Eingangsstrom: 82 A — Nennausgangsstrom: 65 A
ESP20-15 — Nennleistung: 20 kVA — Max. Eingangsstrom: 103 A — Nennausgangsstrom: 87 A
ESP20-20 — Nennleistung: 20 kVA — Max. Eingangsstrom: 109 A — Nennausgangsstrom: 87 A
ESP30-15 — Nennleistung: 30 kVA — Max. Eingangsstrom: 154 A — Nennausgangsstrom: 130 A
ESP30-20 — Nennleistung: 30 kVA — Max. Eingangsstrom: 163 A — Nennausgangsstrom: 130 A
ESP40-15 — Nennleistung: 40 kVA — Max. Eingangsstrom: 205 A — Nennausgangsstrom: 174 A

Varianten (±30%/±25%)
ESP4-30 — Nennleistung: 4 kVA — Max. Eingangsstrom: 25 A — Nennausgangsstrom: 17 A
ESP5-25 — Nennleistung: 5 kVA — Max. Eingangsstrom: 29 A — Nennausgangsstrom: 22 A
ESP5-30 — Nennleistung: 5 kVA — Max. Eingangsstrom: 31 A — Nennausgangsstrom: 22 A
ESP7-25 — Nennleistung: 7 kVA — Max. Eingangsstrom: 41 A — Nennausgangsstrom: 30 A
ESP7-30 — Nennleistung: 7 kVA — Max. Eingangsstrom: 43 A — Nennausgangsstrom: 30 A
ESP10-25 — Nennleistung: 10 kVA — Max. Eingangsstrom: 58 A — Nennausgangsstrom: 43 A
ESP10-30 — Nennleistung: 10 kVA — Max. Eingangsstrom: 62 A — Nennausgangsstrom: 43 A
ESP15-25 — Nennleistung: 15 kVA — Max. Eingangsstrom: 87 A — Nennausgangsstrom: 65 A
ESP15-30 — Nennleistung: 15 kVA — Max. Eingangsstrom: 93 A — Nennausgangsstrom: 65 A
ESP20-25 — Nennleistung: 20 kVA — Max. Eingangsstrom: 116 A — Nennausgangsstrom: 87 A

Schutzmaßnahmen und Vorrichtungen

• Überspannungsschutz: Überspannungsableiter Klasse II am Ausgang
• EMI/RFI-Filter
• Eingangs-Leistungsschalter
• Schutz-Bypass (automatisch)
• Wartungs-Bypass (manuell)

Instrumentierung & Installation

• Ausgang: digitales Voltmeter
• Installation: Innenaufstellung
• Kühlung: Zwangsbelüftung

Technische Daten

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Spannungsregelung: IGBT-geregelt
• Einstellbare Zielspannung: 220-230-240V
• Ausgangsgenauigkeit: ±0,5%
• Zugelassene Lastvariation: Bis zu 100%
• Zugelassene Überlastfähigkeit: 150% für 2 Sekunden
• Umgebungstemperaturbereich: -25 bis +45°C
• Lagerungstemperaturbereich: -25 bis +60°C
• Max. relative Luftfeuchte: <95% (ohne Kondensation)
