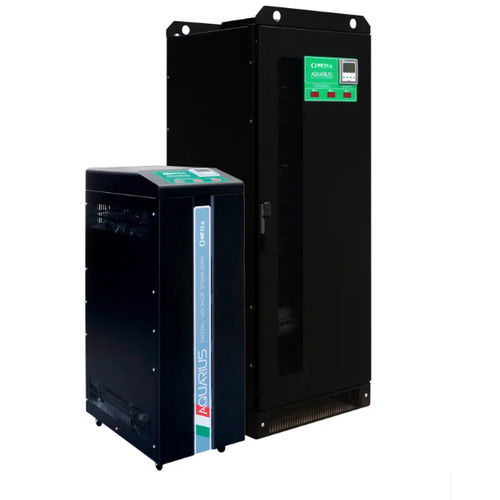

Dreiphasiger Spannungskonstanthalter AQUARIUS

statischautomatischelektronisch

Kurzbeschreibung
Statische Spannungsstabilisatoren. Dreiphasen-Spannungsstabilisator Aquarius (10–120 kVA). Technologische Lösung zur Vermeidung von Problemen durch instabile Eingangsnetzteile.

Produkttyp
STATISCHE SPANNUNGSSTABILISATOREN

Hauptmerkmale

• Spannungsregelung: IGBT-gesteuert
• Einstellen der Energieparameter: Unabhängige Phasenregelung
• Wählbare Zielspannung: 220-230-240V (L-N) / 380-400-415V (L-L)
• Ausgangsspannungsgenauigkeit: ±0.5%
• Zugelassene Lastvariation: Bis zu 100%
• Zugelassenes Lastungleichgewicht: 100%
• Kühlung: Zwangsbelüftung
• Umgebungstemperatur: -25/+45°C
• Lagertemperatur: -25/+60°C
• Max. relative Luftfeuchte: <95% (nicht kondensierend)
• Zugelassene Überlast: 150% 2sek
• Farbe: RAL 9005

Instrumentierung und Schutz

• Instrumentierung: Digitales Ausgangs-Multimeter
• Überspannungsschutz: Überspannungsableiter Klasse II am Ausgang
• Zusätzliche Schutzfunktionen: EMI/RFI-Filter; Automatischer Schutz-Bypass

Installation
Innenaufstellung

Varianten — Aquarius ±20%/±15%
Typ | Nennleistung | Max. Eingangs-strom | Nenn-Ausgangsstrom
ET20-20 | 20 kVA | 36 | 29
ET30-15 | 30 kVA | 51 | 43
ET30-20 | 30 kVA | 54 | 43
ET45-15 | 45 kVA | 76 | 65
ET45-20 | 45 kVA | 81 | 65
ET60-15 | 60 kVA | 102 | 87
ET60-20 | 60 kVA | 109 | 87
ET90-15 | 90 kVA | 153 | 130
ET90-20 | 90 kVA | 162 | 130
ET120-15 | 120 kVA | 204 | 173


Varianten — Aquarius ±30%/±25%
Typ | Nennleistung | Max. Eingangs-strom | Nenn-Ausgangsstrom
ET10-30 | 10 kVA | 20 | 14
ET15-25 | 15 kVA | 29 | 22
ET15-30 | 15 kVA | 31 | 22
ET20-25 | 20 kVA | 39 | 29
ET20-30 | 20 kVA | 41 | 29
ET30-25 | 30 kVA | 57 | 43
ET30-30 | 30 kVA | 61 | 43
ET45-25 | 45 kVA | 86 | 65
ET45-30 | 45 kVA | 93 | 65
ET60-25 | 60 kVA | 116 | 87


Technische Daten / Spezifikationen

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Spannungsregelung: IGBT-gesteuert
• Einstellung der Energieparameter: Unabhängige Phasenregelung
• Wählbare Zielspannung: 220-230-240V (L-N) / 380-400-415V (L-L)
• Ausgangsspannungsgenauigkeit: ±0.5%
• Zugelassene Lastvariation: Bis zu 100%
• Zugelassenes Lastungleichgewicht [%]: 100
• Kühlung: Zwangsbelüftung
• Umgebungstemperatur: -25/+45°C
• Lagertemperatur: -25/+60°C
• Max. relative Luftfeuchte: <95% (nicht kondensierend)
• Zugelassene Überlast: 150% 2sek
• Farbe: RAL 9005
• Instrumentierung: Digitales Ausgangs-Multimeter
• Installation: Innenaufstellung
• Überspannungsschutz: Überspannungsableiter Klasse II am Ausgang
• Zusätzliche Schutzfunktionen: EMI/RFI-Filter; Schutz-Bypass (automatisch)
