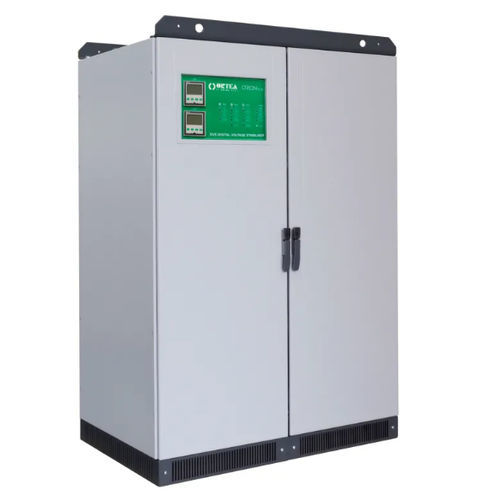

AC-Spannungskonstanthalter Orion plus

dreiphasigServomotor

Präsentation
Elektromechanischer Spannungsstabilisator für industrielle Anwendungen, verfügbar in Leistungsstufen von 30 kVA bis 2000 kVA. Entwickelt für dreiphasige Systeme mit wählbaren Zielspannungsfenstern.

Technische Daten

• Technologie: elektromechanischer Spannungsstabilisator
• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Unabhängige Phasensteuerung
• Wählbare Zielspannungsbereiche: 210–255V (L‑N) / 360–440V (L‑L)
• Ausgangsspannungsgenauigkeit: ±0,5%
• Laständerung zulässig: bis zu 100%
• Zulässige Überlast: 200% für 2 Minuten
• Toleranz bei Lastungleichgewicht: bis zu 100%
• Kühlung: natürliche Belüftung (bei >35°C mit Lüftern unterstützt)
• Betriebstemperatur: -25°C bis +45°C (Lagerung bis +60°C)
• Max. relative Luftfeuchtigkeit: <95% nicht kondensierend
• Oberschwingungsverzerrung: keine eingeführt

Varianten — Orion plus ±10% (Tabelle)
Typ | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nenn-Ausgangsstrom (A)
125-10 | 125 | 200 | 180
160-10 | 160 | 257 | 231
200-10 | 200 | 321 | 289
250-10 | 250 | 401 | 361
320-10 | 320 | 513 | 462
400-10 | 400 | 642 | 577
500-10 | 500 | 802 | 722
630-10 | 630 | 1010 | 909
800-10 | 800 | 1283 | 1155
1000-10 | 1000 | 1604 | 1443
1250-10 | 1250 | 2005 | 1804
1600-10 | 1600 | 2566 | 2309
2000-10 | 2000 | 3208 | 2887

Hinweise zur Produktfamilie und Varianten
Die Orion plus Reihe ist in mehreren Zielspannungsfenstern und Kompensationsbereichen verfügbar (z. B. ±10%, ±15%/±20%, ±25%/±30%, +15%/-35%, +15%/-45%) und umfasst für jeden Bereich mehrere Typvarianten, definiert durch Typ, Nennleistung, max. Eingangsstrom und Nenn-Ausgangsstrom.

Instrumentierung, Installation und Schutz

• Instrumentierung: Eingangs- und Ausgangs-Digitalmultimeter
• Überspannungsschutz: Klasse-II-Überspannungsableiter am Ausgang
• Verhalten bei Stromausfall: optimaler Spannungsrückkehr durch Superkondensatoren
• Installation: Innenaufstellung

Farbe
RAL 7035

Bemerkungen
Produkt verfügbar in zahlreichen Einstellbereichen und Leistungsstufen (von 30 kVA bis 2000 kVA je nach Variante).
