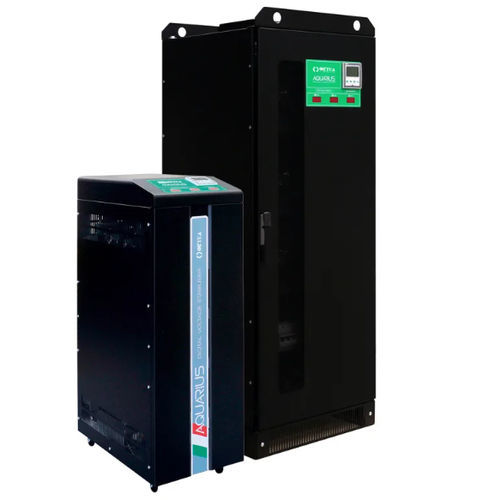

Dreiphasiger Spannungskonstanthalter AQUARIUS PLUS

statischautomatischelektronisch

Übersicht
Reihe statischer Dreiphasen-Spannungsstabilisatoren Aquarius plus, verfügbar von 10 bis 120 kVA. Entwickelt, um Störungen von Geräten durch instabile Eingangsspannung zu vermeiden und eine geregelte Ausgangsspannung für industrielle und gewerbliche Anlagen bereitzustellen.

Technische Daten
Frequenz: 50 Hz ±5% oder 60 Hz ±5%
Spannungsregelung: IGBT‑gesteuert
Phasensteuerung: Unabhängige Phasenregelung
Wählbare Ausgangsspannungen: 220-230-240 V (L-N) / 380-400-415 V (L-L)
Ausgangsspannungsgenauigkeit: ±0,5%
Zulässige Lastvariation: Bis zu 100%
Zulässige Lastungleichheit: 100%
Kühlung: Zwangsbelüftung
Betriebstemperaturbereich: -25°C bis +45°C
Lagerungstemperatur: -25°C bis +60°C
Max. relative Luftfeuchte: <95% nicht kondensierend
Zulässige Überlast: 150% für 2 s
Gehäusefarbe: RAL 9005
Instrumentierung:

• Digitales Ausgangs‑Multimeter

Installation: Innenaufstellung
Überspannungsschutz:

• Überspannungsableiter Klasse II am Ausgang

Zusätzliche Schutzfunktionen:

• EMI/RFI‑Filter
• Eingangs‑Leistungsschalter
• Automatischer Schutz‑Bypass
• Manueller Wartungs‑Bypass

Varianten ±20%/±15%
Typ | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nennausgangsstrom (A)
ETP20-20 | 20 | 36 | 29
ETP30-15 | 30 | 51 | 43
ETP30-20 | 30 | 54 | 43
ETP45-15 | 45 | 76 | 65
ETP45-20 | 45 | 81 | 65
ETP60-15 | 60 | 102 | 87
ETP60-20 | 60 | 109 | 87
ETP90-15 | 90 | 153 | 130
ETP90-20 | 90 | 162 | 130
ETP120-15 | 120 | 204 | 173

Varianten ±30%/±25%
Typ | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nennausgangsstrom (A)
ETP10-30 | 10 | 20 | 14
ETP15-25 | 15 | 29 | 22
ETP15-30 | 15 | 31 | 22
ETP20-25 | 20 | 39 | 29
ETP20-30 | 20 | 41 | 29
ETP30-25 | 30 | 57 | 43
ETP30-30 | 30 | 61 | 43
ETP45-25 | 45 | 86 | 65
ETP45-30 | 45 | 93 | 65
ETP60-25 | 60 | 116 | 87

Eigenschaften / technische Details

• Statischer Dreiphasen‑Spannungsstabilisator, Leistungsbeispiele von 10 bis 120 kVA je nach Variante
• Wählbare Frequenzkompatibilität: 50 Hz ±5% oder 60 Hz ±5%
• IGBT‑basierte Spannungsregelung für schnelle und präzise Korrektur
• Unabhängige Phasensteuerung zur Handhabung unsymmetrischer Lasten
• Wählbare Zielspannungen zur Anpassung an lokale Verteilungsnormen
• Ausgangsgenauigkeit ±0,5%
• Verträglichkeit von bis zu 100% Lastvariation und 100% Lastungleichheit
• Kühlung durch Zwangsbelüftung
• Betriebstemperatur: -25°C bis +45°C; Lagerung: -25°C bis +60°C
• Max. relative Luftfeuchte: <95% (nicht kondensierend)
• Überlastfähigkeit: 150% für 2 Sekunden
• Gehäuse RAL 9005; Instrumentierung: digitales Ausgangs‑Multimeter
• Für Innenaufstellung vorgesehen
• Überspannungsschutz mit Klasse II Ableitern am Ausgang
• Weitere Schutzfunktionen: EMI/RFI‑Filter, Eingangs‑Leistungsschalter, automatischer Schutz‑Bypass und manueller Wartungs‑Bypass
• Verschiedene ETPxx-yy Modelle zur Abdeckung unterschiedlicher Leistungs‑ und Stromanforderungen

Hinweise
Die verfügbaren Varianten decken ein breites Spektrum an Leistungsstufen und Eingangs-/Ausgangsstromkonfigurationen für Industrie‑ und Gewerbeanwendungen ab. Kontaktieren Sie den Lieferanten für Abmessungen, Installationshinweise und variantenspezifische Datenblätter.
