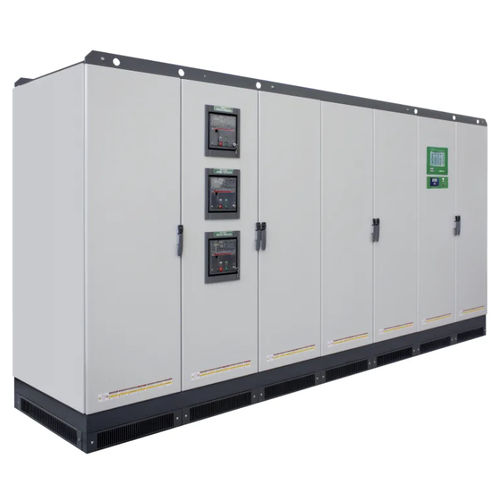

Dreiphasiger Spannungskonstanthalter Sirius advance

dynamisch

Übersicht
Dreiphasiger elektromechanischer Spannungsstabilisator mit Leistungsbereich 60–4000 kVA. Lösung zur Vermeidung von Störungen durch Instabilität der Eingangsnetzspannung. ELEKTROMECHANISCHE SPANNUNGSSTABILISIERER.

Hauptmerkmale

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Phasenunabhängige Einstellung der Energieparameter
• Wählbare Zielspannung: 210–255V (L-N) / 360–440V (L-L)
• Ausgangsspannungsgenauigkeit: ±0,5%
• Zulässige Laständerung: bis zu 100%
• Zulässige Lastungleichheit: 100%
• Kühlung: natürliche Belüftung (bei >35°C ventilatorunterstützt)
• Betriebstemperatur: -25°C bis +45°C; Lagerung: -25°C bis +60°C
• Max. relative Luftfeuchte: <95% (ohne Kondensation)
• Zulässige Überlast: 200% für 2 Minuten
• Oberschwingungsverzerrung: nicht eingeführt
• Farbe: RAL 7035
• Installation: Innenaufstellung

Instrumentierung

• 10" Mehrsprachen-Touchscreen, Fernzugriff via VNC
• Regler für Blindleistung

Überspannungsschutz

• Überspannungsableiter Klasse I am Eingang
• Überspannungsableiter Klasse II am Ausgang
• Optimales Spannungsrückführsystem mittels Superkondensatoren bei Stromausfall

Bypass-Kit und Schutzfunktionen

• Automatischer Leitungsschutzschalter am Eingang
• Bypass-Schalter mit verriegeltem automatischem Leitungsschutzschalter
• Motorbetriebener verriegelter automatischer Leitungsschutzschalter am Ausgang mit Unter-/Überspannungs-, Überlast-, Phasenausfall- und Phasenfolge-Schutz

Automatisches Blindleistungskorrektursystem

• Basierend auf dreiphasigen metallisierten Polypropylen-Kondensatoren, Un = 525V
• Dreiphasige Sperrreaktanz (≈180Hz)

Verfügbare Varianten — Sirius advance ±20% / ±15%
Typ | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nenn-Ausgangsstrom (A)
100-20 | 100 | 180 | 144
125-15 | 125 | 212 | 180
125-20 | 125 | 226 | 180
160-15 | 160 | 272 | 231
160-20 | 160 | 289 | 231
200-15 | 200 | 340 | 289
200-20 | 200 | 361 | 289
250-15 | 250 | 425 | 361
250-20 | 250 | 451 | 361
320-15 | 320 | 543 | 462
320-20 | 320 | 577 | 462
400-15 | 400 | 679 | 577
400-20 | 400 | 722 | 577
500-15 | 500 | 849 | 722
500-20 | 500 | 902 | 722
630-15 | 630 | 1070 | 909
630-20 | 630 | 1137 | 909
800-15 | 800 | 1359 | 1155
800-20 | 800 | 1443 | 1155
1000-15 | 1000 | 1698 | 1443
1000-20 | 1000 | 1804 | 1443
1250-15 | 1250 | 2123 | 1804
1250-20 | 1250 | 2255 | 1804
1600-15 | 1600 | 2717 | 2309
1600-20 | 1600 | 2887 | 2309
2000-15 | 2000 | 3396 | 2887
2000-20 | 2000 | 3609 | 2887
2500-15 | 2500 | 4245 | 3609
2500-20 | 2500 | 4511 | 3609
3200-15 | 3200 | 5434 | 4619
3200-20 | 3200 | 5774 | 4619
4000-15 | 4000 | 6793 | 5774

Verfügbare Varianten — Sirius advance ±30% / ±25%
Typ | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nenn-Ausgangsstrom (A)
60-30 | 60 | 124 | 87
80-25 | 80 | 154 | 115
80-30 | 80 | 165 | 115
100-25 | 100 | 192 | 144
100-30 | 100 | 206 | 144
125-25 | 125 | 241 | 180
125-30 | 125 | 258 | 180
160-25 | 160 | 308 | 231
160-30 | 160 | 330 | 231
200-25 | 200 | 385 | 289
200-30 | 200 | 412 | 289
250-25 | 250 | 481 | 361
250-30 | 250 | 516 | 361
320-25 | 320 | 616 | 462
320-30 | 320 | 660 | 462
400-25 | 400 | 770 | 577
400-30 | 400 | 825 | 577
500-25 | 500 | 962 | 722
500-30 | 500 | 1031 | 722
630-25 | 630 | 1212 | 909
630-30 | 630 | 1299 | 909
800-25 | 800 | 1540 | 1155
800-30 | 800 | 1650 | 1155
1000-25 | 1000 | 1925 | 1443
1000-30 | 1000 | 2062 | 1443
1250-25 | 1250 | 2406 | 1804
1250-30 | 1250 | 2578 | 1804
1600-25 | 1600 | 3079 | 2309
1600-30 | 1600 | 3299 | 2309
2000-25 | 2000 | 3849 | 2887
2000-30 | 2000 | 4124 | 2887
2500-25 | 2500 | 4811 | 3609

Technische Daten

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Wählbare Zielspannung: 210–255V (L-N) / 360–440V (L-L)
• Ausgangsgenauigkeit: ±0,5%
• Zulässige Laständerung: bis zu 100%
• Zulässige Überlast: 200% für 2 Minuten
• Betriebstemperatur: -25°C bis +45°C; Lagerung: -25°C bis +60°C
• Feuchtigkeit: <95% ohne Kondensation
• Kühlung: natürliche Belüftung (Lüfter über 35°C)
• Kommunikation: Ethernet / USB / MODBUS / Ortea XCloud
• Instrumentierung: 10" Touchscreen, Blindleistungsregler
• Schutz: Überspannungsableiter Klasse I (Eingang) und Klasse II (Ausgang), Spannungserholung über Superkondensatoren

Anmerkungen
Die obigen Tabellen listen alle verfügbaren Leistungs-/Stromvarianten für die Bereiche ±20%/±15% und ±30%/±25%. Für jede Variante steht ein technisches Datenblatt zur Verfügung.
