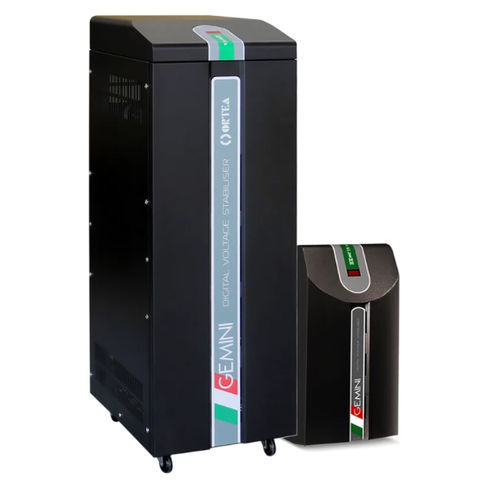

Einphasiger Spannungskonstanthalter Gemini

statischelektronisch

Kurzbeschreibung
Gemini ist ein einphasiger statischer Spannungsstabilisator zur Aufrechterhaltung einer stabilen Versorgung und zum Schutz empfindlicher Verbraucher vor Eingangsspannungsschwankungen in industriellen und gewerblichen Anlagen.

Technische Daten

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Spannungsregelung: IGBT‑gesteuert
• Wählbare Zielspannung: 220-230-240 V
• Ausgangsspannungsgenauigkeit: ±0,5%
• Zugelassene Laständerung: Bis zu 100%
• Kühlung: Zwangsbelüftung
• Betriebstemperatur: -25/+45 °C
• Lagerungstemperatur: -25/+60 °C
• Max. relative Luftfeuchte: <95% (nicht kondensierend)
• Zugelassene Überlast: 150% für 2 Sekunden
• Farbe: RAL 9005
• Instrumentierung: Digitales Ausgangsvoltmeter
• Installation: Innenaufstellung
• Überspannungsschutz: Überspannungsableiter Klasse II am Ausgang
• Zusätzliche Schutzfunktionen: EMI/RFI‑Filter; automatischer Schutz‑Bypass

Modelle / Varianten (±20%/±15%)
Typ | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nennausgangsstrom (A)
ES7-20 | 7 | 38 | 30
ES10-15 | 10 | 51 | 43
ES10-20 | 10 | 54 | 43
ES15-15 | 15 | 77 | 65
ES15-20 | 15 | 82 | 65
ES20-15 | 20 | 103 | 87
ES20-20 | 20 | 109 | 87
ES30-15 | 30 | 154 | 130
ES30-20 | 30 | 163 | 130
ES40-15 | 40 | 205 | 174

Modelle / Varianten (±30%/±25%)
Typ | Nennleistung (kVA) | Max. Eingangsstrom (A) | Nennausgangsstrom (A)
ES4-30 | 4 | 25 | 17
ES5-25 | 5 | 29 | 22
ES5-30 | 5 | 31 | 22
ES7-25 | 7 | 41 | 30
ES7-30 | 7 | 43 | 30
ES10-25 | 10 | 58 | 43
ES10-30 | 10 | 62 | 43
ES15-25 | 15 | 87 | 65
ES15-30 | 15 | 93 | 65
ES20-25 | 20 | 116 | 87

Eigenschaften / technische Spezifikationen

• Frequenz: 50Hz ±5% oder 60Hz ±5%
• Spannungsregelung: IGBT‑gesteuert
• Wählbare Zielspannung: 220/230/240 V
• Ausgangsgenauigkeit: ±0,5%
• Zugelassene Laständerung: Bis zu 100%
• Kühlung: Zwangsbelüftung
• Betriebstemperatur: -25/+45 °C
• Lagerungstemperatur: -25/+60 °C
• Max. relative Luftfeuchte: <95% (nicht kondensierend)
• Zugelassene Überlast: 150% für 2 Sekunden
• Farbe: RAL 9005
• Instrumentierung: Digitales Ausgangsvoltmeter
• Installation: Innenaufstellung
• Überspannungsschutz: Überspannungsableiter Klasse II am Ausgang
• Zusätzliche Schutzfunktionen: EMI/RFI‑Filter; automatischer Schutz‑Bypass
