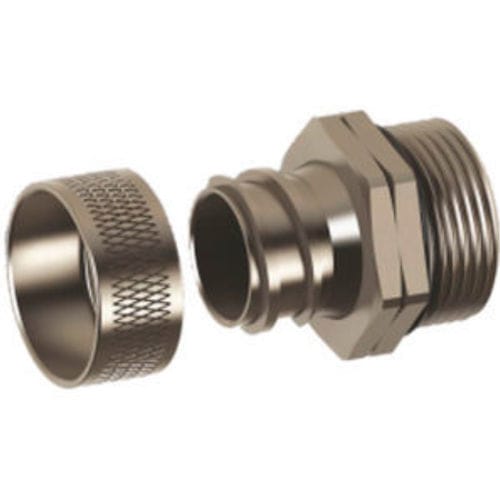

Flexibler Schlauchanschluss MDM 12

Übersicht

• Schwenkstück zum Anschluss von Tacflex flexiblen Spiralrohren an Gehäuse oder Abzweigeinsätze, wenn metrische oder PG-Gewinde erforderlich sind.

Materialien und Bauteile

• Ring: Messing, vernickelt
• Schwenk-Pressdichtung-Körper: Messing, vernickelt
• O-Ring: NBR
• Anschlussgewinde: Metrisch (EN60423) / PG (DIN 40430)
• Schutzart: IP54
• Temperaturbereich: -30 °C bis +100 °C
• Eigenschaften: Einfach zu montieren
• Versionen: In festen oder schwenkbaren Ausführungen erhältlich
• Kompatibilität: Zur Verwendung mit OCGS-, OPCGS- oder OPCHF-Leitungen

Technische Daten (Schwenkstück metrisches / PG-Gewinde)
Gewinde (AG) | Code | H mm | GL mm | L mm | D mm | Schlüssel mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

Anwendungen

• Wird verwendet, um Tacflex flexible Spiralrohre an Gehäuse oder Abzweige anzuschließen, wenn metrische oder PG-Gewinde benötigt werden.

Merkmale / Technische Spezifikationen

• Material (Ring & Körper): Messing, vernickelt
• Material O-Ring: NBR
• Gewindenormen: Metrisch (EN60423) und PG (DIN 40430)
• Schutzart: IP54
• Betriebstemperatur: -30 °C bis +100 °C
• Montage: Einfach zu montieren; erhältlich in festen oder schwenkbaren Ausführungen
• Kompatibilität: Zur Verwendung mit OCGS-, OPCGS- oder OPCHF-Leitungen
• Bereich der Gewindegrößen: M12 bis M63 und PG 7 bis PG 48 mit den oben aufgeführten Maßdaten
