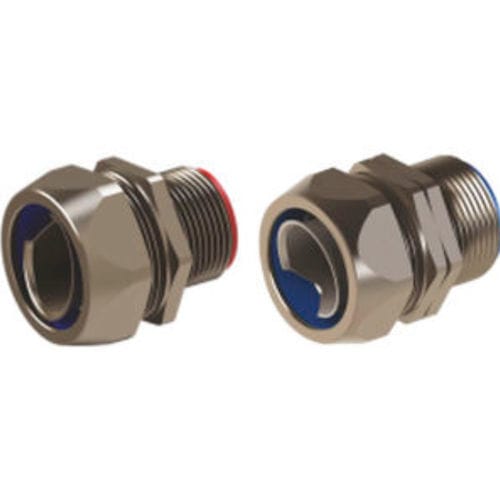

Flexibler Schlauchanschluss LSRN series

Produkt
Anschlüsse für flexible Spiralleitungen, vorgesehen für NPT flüssigkeitsdichte Verbindungen. Erhältlich als Festkörper-Ausführung (LSRN-Serie) und Drehkörper-Ausführung (LSRDN-Serie). Kompatibel mit Spiralleitungen LGT, CTS und CTPS.

Materialien und Komponenten

• Mutter: Messing, vernickelt
• Ring: PA6
• Quetschhülse (Ferrule): Aluminium oder Messing
• Einführkörper: Messing, vernickelt
• O-Ring: NBR

Hauptmerkmale

• Gewinde: NPT ANSI B1.20.1
• Schutzart: IP67 (flüssigkeitsdicht)
• Betriebstemperatur: -45 °C bis +105 °C
• Einfache Montage
• Verfügbar als Festkörper (LSRN) und Drehkörper (LSRDN)
• Kompatibel mit LGT-, CTS- und CTPS-Spiralleitungen

Codes und Abmessungen (Festkörper)
Kopfzeile: Code | Außengewinde NPT | Spiralmaß | GL mm | B mm | C mm
LSRN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Codes und Abmessungen (Drehkörper)
Kopfzeile: Code | Außengewinde NPT | Spiralmaß | GL mm | B mm | C mm
LSRDN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRDN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRDN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRDN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRDN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRDN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRDN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRDN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRDN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRDN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRDN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Technische Spezifikationen

• Mutter: Messing, vernickelt
• Ringmaterial: PA6
• Quetschhülse: Aluminium oder Messing
• Einführkörper: Messing, vernickelt
• O-Ring-Material: NBR
• Gewindenorm: NPT ANSI B1.20.1
• Schutzart: IP67
• Temperaturbereich: -45 °C bis +105 °C
• Ausführungen: Festkörper (LSRN) und Drehkörper (LSRDN)
• Kompatible Leitungen: LGT, CTS, CTPS
• Montage: Schnell und einfach
