Hydraulikanschluss Flexible Spiral Conduit Fittings NPT Fixed Body

GewindeRingverschraubungvernickeltes Messing

Produkt

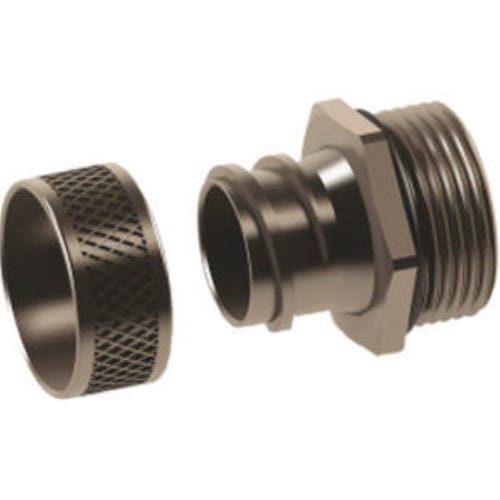

Verschraubung für flexiblen Spiralkanal der MNR-Serie mit festem Körper, ausgelegt für NPT-Gewindeverbindungen.

Materialien & Grunddaten

• Ring: Messing vernickelt
• Gehäuse (Dichtungskörper): Messing vernickelt
• O-Ring: NBR
• Anschlussgewinde: NPT (ANSI B1.20.1)
• Schutzart: IP54
• Temperaturbereich: -30 °C bis +100 °C

Eigenschaften

• Einfach zu montieren
• Erhältlich als Festkörper- oder Drehkörper-Ausführung
• Kompatibel mit OCGS-, OPCGS- und OPCHF-Leitungen

Technische Daten - Abmessungen (mm)
NPT-Gewinde | Code | H mm | GL mm | L mm | D mm | Schlüssel mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7,5 x 11,5
3/8 in | MNR 38 | 27,5 | 11,5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27,5 | 11,5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27,5 | 11,5 | 13 | 11 | 19 | 13 x 16,5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33,5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

Eigenschaften / Technische Spezifikationen

• Material (Ring & Gehäuse): Messing vernickelt
• O-Ring Material: NBR
• Gewindenorm: NPT (ANSI B1.20.1)
• Schutzart: IP54
• Betriebstemperaturbereich: -30 °C bis +100 °C
• Erhältliche Versionen: Fester Körper und drehbarer Körper
• Kompatibilität: Zur Verwendung mit OCGS-, OPCGS- oder OPCHF-Leitungen
• Haupteigenschaft: Einfach zu montieren
• Verfügbare Bestellcodes/Abmessungen: Mehrere NPT-Größen mit entsprechenden MNR-Codes und detaillierten H/GL/L/D/Schlüssel/E-Abmessungen (siehe technische Daten)
