Hydraulikanschluss Flexible Spiral Conduit Fittings Liquid Tight Female Type NPT Fixed & Swivel

GewindeDINvernickeltes Messing

Produkt

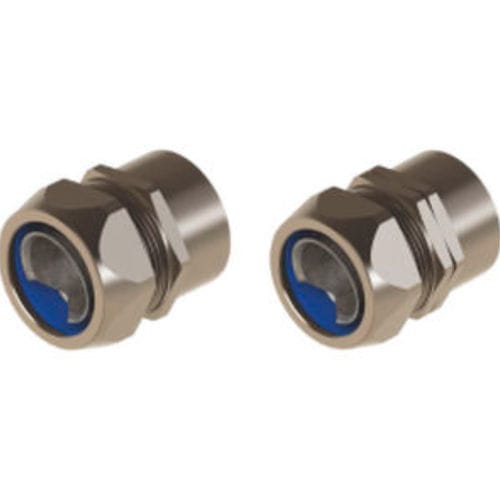

Anschlussverschraubungen für Spiralkabelkanal, flüssigkeitsdicht, Innengewinde NPT, starr & drehbar — Serie LSRND / LSRDND

Materialien und Komponenten

• Mutter: Messing, vernickelt
• Ring: PA6
• Presshülse (ferrule): Aluminium oder Messing
• Gehäuse (Gland body): Messing, vernickelt
• Dichtring: NBR

Anschluss & Schutz
Anschlussgewinde: Metrisch (EN60423) / PG (DIN 40430)
Schutzart: IP67 (staubdicht und geschützt gegen zeitweiliges Untertauchen)
Temperaturbereich: -45 °C bis +105 °C

Technische Daten — NPT / STARRES GEHÄUSE
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Technische Daten — DREHBARES GEHÄUSE
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Merkmale / Technische Spezifikationen

• Produkttyp: Anschlussverschraubungen für Spiralkabelkanal, flüssigkeitsdicht, Innenausführung, NPT, in starrer und drehbarer Ausführung
• Material Mutter: Messing, vernickelt
• Material Ring: PA6 (Polyamid 6)
• Material Presshülse: Aluminium oder Messing
• Material Gehäuse: Messing, vernickelt
• Dichtring: NBR
• Unterstützte Gewinde: Metrisch (EN60423) und PG (DIN 40430)
• Schutzart: IP67
• Betriebstemperatur: -45 °C bis +105 °C
• Verfügbare Codes/Größen: Serien LSRND / LSRDND von 1/4" bis 4" mit Spiralmaßen LGT10 bis LGT102
