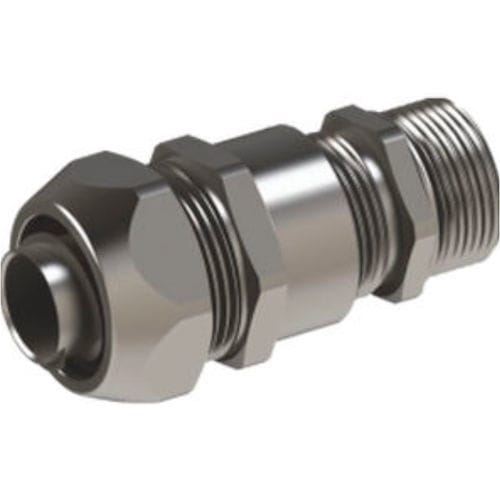

NBR-Kabelverschraubung MLSRP 00

PA6AluminiumMessing

Produkt
Flüssigkeitsdichte Spiralschlauchverschraubungen mit integriertem Kabelhalter, geeignet für flüssigkeitsdichte Spiralschläuche. Erhältlich als fester oder drehbarer Körper und kompatibel mit metrischen (EN60423) und PG (DIN 40430) Gewinden.

Materialien / Komponenten

• Gewindemutter: Messing, vernickelt
• Klemm-Einsatz: PA6
• Dichtring: TPV
• Ring: Polyethylen
• Hülse: Aluminium / Messing
• Verschraubungskörper: Messing, vernickelt
• O-Ring: NBR

Allgemeine Eigenschaften

• Anschlussgewinde: Metrisch (EN60423) / PG (DIN 40430)
• Schutzart: IP67
• Temperaturbereich: -30 °C bis +100 °C
• Montage: Einfache Montage
• Versionen: Fester oder drehbarer Körper
• Spezialgrößen: Auf Anfrage verfügbar
• Anwendung: Mit LGT, LGTHF, CTS oder CTPS Leitungen verwenden

Technische Tabelle (PG-Gewinde - MLSRP Serie)
Code | AG-Gewinde | Spiralmaß | GL mm. | B mm. | C mm. | D mm. | Kabel mm.
MLSRP 00 | PG 7 | 10 - 1/4" | 6 | 20 | 22 | 14 | 3-6,5
MLSRP 1A | PG 9 | 10 - 1/4" | 6 | 20 | 22 | 17 | 4-8
MLSRP 01 | PG 11 | 13 - 3/8" | 6 | 24 | 26 | 20 | 5-10
MLSRP 2A | PG 13,5 | 16 - 1/2" | 6,5 | 27 | 29 | 22 | 6-12
MLSRP 02 | PG 16 | 16 - 1/2" | 6,5 | 27 | 29 | 24 | 10-14
MLSRP 03 | PG 21 | 21 - 3/4" | 7 | 33 | 35 | 30 | 13-18
MLSRP 04 | PG 29 | 26 - 1" | 8 | 43 | 45 | 40 | 18-25
MLSRP 05 | PG 36 | 35 - 1 1/4" | 10 | 52 | 54 | 50 | 22-32
MLSRP 06 | PG 42 | 40 - 1 1/2" | 12 | 60 | 63 | 57 | 30-38
MLSRP 07 | PG 48 | 51 - 2" | 14 | 74 | 77 | 64 | 33-44

Technische Tabelle (metrisch fester Körper - MLSRM Serie)
Code | AG-Gewinde | Spiralmaß | GL mm. | B mm. | C mm. | D mm. | Kabel mm.
MLSRM 00 | M 12 x 1,5 | 10 - 1/4" | 6 | 20 | 22 | 14 | 3-6,5
MLSRM 1A | M 16 x 1,5 | 10 - 1/4" | 7 | 20 | 22 | 18 | 4-8
MLSRM 01 | M 16 x 1,5 | 13 - 3/8" | 7 | 24 | 26 | 18 | 4-8
MLSRM 02 | M 20 x 1,5 | 16 - 1/2" | 8 | 27 | 29 | 22 | 6-12
MLSRM 03 | M 25 x 1,5 | 21 - 3/4" | 8 | 33 | 35 | 27 | 4-10
MLSRM 04 | M 32 x 1,5 | 26 - 1" | 9 | 43 | 45 | 34 | 13-18
MLSRM 05 | M 40 x 1,5 | 35 - 1 1/4" | 9 | 52 | 54 | 43 | 18-25
MLSRM 06 | M 50 x 1,5 | 40 - 1 1/2" | 9 | 60 | 63 | 55 | 22-32
MLSRM 07 | M 63 x 1,5 | 51 - 2" | 14 | 74 | 77 | 68 | 33-44
MLSRM 08 | M 72 x 1,5 | 63 - 2 1/2" | 20 | 90 | 90 | 85 | 45-55
MLSRM 09 | M 75 x 1,5 | 78 - 3" | 20 | 105 | 110 | 90 | 50-63
MLSRM 10 | M 100 x 2 | 102 - 4" | 20 | 136 | 140 | 100 | 60-70

Hinweise
Versionen mit drehbarem Körper sind ebenfalls lieferbar.

Technische Daten

• Gewindemutter: Messing, vernickelt
• Klemm-Einsatz: PA6
• Dichtring: TPV
• Ring: Polyethylen
• Hülse: Aluminium / Messing
• Verschraubungskörper: Messing, vernickelt
• O-Ring: NBR
• Anschlussgewinde: Metrisch (EN60423) und PG (DIN 40430)
• Schutzart: IP67
• Temperaturbereich: -30 °C bis +100 °C
• Versionen: Fester oder drehbarer Körper
• Kompatible Leitungen: LGT, LGTHF, CTS, CTPS
