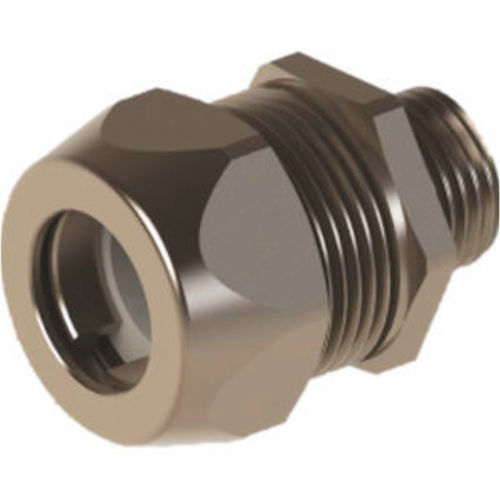

Kabelverschraubung / vernickeltes Messing LSRPAG 13-PG9

NBRPA6Messing

Produktübersicht
Anschlussverschraubungen für Kunststoffleitungen mit Stahl-Draht-Überflechtung, erhältlich in starrer Ausführung (LSRPAG-Serie) und drehbarer Ausführung (LSRDPAG-Serie). Entwickelt für die einfache Montage an Tacflex/CTPAS-Leitungen und mit Schutzart IP67 für industrielle Kabel- und Elektroinstallationen.

Materialien / Grundaufbau
Kappenmutter: Messing mit Nickelbeschichtung
Leitungsaufnahme: PA6
Armierungs-Klemme: Messing
Verschraubungskörper: Messing mit Nickelbeschichtung
O-Ring: NBR
Anschlussgewinde: Metrisch (EN60423) / PG (DIN 40430)
Schutzart: IP67
Temperaturbereich: -30 °C bis +100 °C

Eigenschaften

• Schnelle und sichere Montage an Kunststoffleitungen mit Stahl-Draht-Überflechtung
• Erhältlich in starrer oder drehbarer Ausführung je nach Installationsanforderung
• Kompatibel mit den in der technischen Tabelle aufgeführten CTPAS-Größen

Technische Daten - Codes und Abmessungen (starrer Körper)
Code (PG) | Code (Metrisch) | PG | Metrisches Gewinde | Spiralmaß | GL mm | B mm | C mm
LSRPAG 13-PG9 | LSRPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRPAG 15-PG11 | LSRPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRPAG 18-PG13,5 | LSRPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRPAG 21-PG16 | LSRPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRPAG 28-PG21 | LSRPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRPAG 34-PG29 | LSRPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRPAG 42-PG36 | LSRPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRPAG 54-PG42 | LSRPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRPAG 54-PG48 | LSRPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Technische Daten - Codes und Abmessungen (drehbarer Körper)
Code (PG) | Code (Metrisch) | PG | Metrisches Gewinde | Spiralmaß | GL mm | B mm | C mm
LSRDPAG 13-PG9 | LSRDPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRDPAG 15-PG11 | LSRDPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRDPAG 18-PG13,5 | LSRDPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRDPAG 21-PG16 | LSRDPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRDPAG 28-PG21 | LSRDPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRDPAG 34-PG29 | LSRDPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRDPAG 42-PG36 | LSRDPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRDPAG 54-PG42 | LSRDPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRDPAG 54-PG48 | LSRDPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Merkmale / Technische Spezifikationen

• Material der Kappenmutter: Messing mit Nickelbeschichtung
• Material des Verschraubungskörpers: Messing mit Nickelbeschichtung
• Armierungsklemme: Messing
• Leitungsaufnahme: PA6
• O-Ring: NBR
• Schutzart: IP67
• Betriebstemperaturbereich: -30 °C bis +100 °C
• Anschlussgewinde: Metrisch (EN60423) und PG (DIN 40430)
• Erhältlich in starrer (LSRPAG-Serie) und drehbarer (LSRDPAG-Serie) Ausführung
• Kompatibel mit den in der technischen Tabelle aufgeführten CTPAS-Abmessungen
