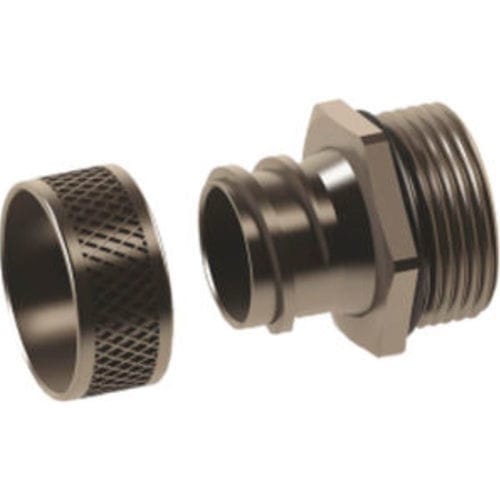

Kabelverschraubung / vernickeltes Messing MMR 12

NBRIP54mit Biegeschutzspirale

Produktname
Verschraubungen für flexible Spiralkondukte — Festgehäuse MMR-Serie

Allgemeine Informationen
Ring: Messing vernickelt
Festes Verschraubungsgehäuse: Messing vernickelt
O-Ring: NBR
Anschlussgewinde: Metrisch (EN60423) / PG (DIN 40430)
Schutzart: IP54
Temperaturbereich: -30 °C +100 °C
Eigenschaften: Leichte Montage
Versionen: Festes Gehäuse oder drehbares Gehäuse
Kompatibilität: Anwendbar mit OCGS-, OPCGS- oder OPCHF-Leitungen

Technische Daten - Metrisches / PG-Gewinde Festgehäuse
Gewinde | Code | H mm. | GL mm. | L mm. | D mm. | Schlüssel mm. | E mm.
M 12 x 1,5 | MMR 12 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MMR 16 | 24 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MMR 116 | 26 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MMR 20 | 26 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MMR 120 | 26 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MMR 25 | 27 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MMR 32 | 31 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MMR 40 | 36 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MMR 50 | 36 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MMR 63 | 36 | 14 | 17 | 46 | 65 | 51 x 56

PG 7 | MPR 7 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MPR 9 | 24 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MPR 11 | 26 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MPR 13,5 | 26 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MPR 16 | 26 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MPR 21 | 27 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MPR 29 | 31 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MPR 36 | 36 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MPR 42 | 36 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MPR 48 | 36 | 14 | 17 | 46 | 65 | 51 x 56

Merkmale / Technische Spezifikationen

• Material - Ring: Messing vernickelt
• Material - Festes Verschraubungsgehäuse: Messing vernickelt
• O-Ring Material: NBR
• Anschlussgewinde-Standards: Metrisch (EN60423) und PG (DIN 40430)
• Schutzklasse: IP54
• Betriebstemperaturbereich: -30 °C bis +100 °C
• Montage: Leicht zu montieren
• Verfügbare Versionen: Festes Gehäuse und drehbares Gehäuse
• Kompatible Leitungen: OCGS, OPCGS, OPCHF
• Detaillierte Maßtabelle oben enthalten (Gewinde, Code, H, GL, L, D, Schlüssel, E)
