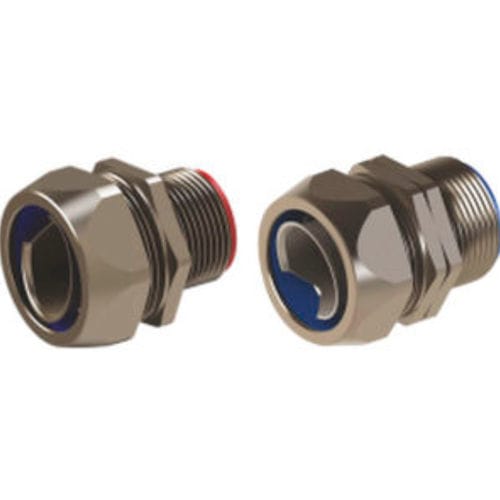

Aluminium-Kabelverschraubung LSR series

NBRPA6Messing

Überblick
Anschlussteile für flexible Spiralrohre, flüssigkeitsdicht, erhältlich in Ausführungen mit festem oder drehbarem Gehäuse. Entwickelt für Tacflex Metallspiralschläuche, um flüssigkeitsdichte Verbindungen bei einfacher Montage zu gewährleisten.

Materialien

• Mutterkappe: Messing, vernickelt
• Ring: PA6
• Buchse: Aluminium / Messing
• Gehäuse der Kabelverschraubung: Messing, vernickelt
• O-Ring: NBR

Allgemeine Merkmale

• Anschlussgewinde: Metrisch (EN60423) / PG (DIN 40430)
• Schutzart: IP67
• Temperaturbereich: -45 °C bis +105 °C
• Eigenschaften: Einfache Montage
• Verfügbare Ausführungen: Fester oder drehbarer Körper
• Kompatible Leitungen: Geeignet für LGT-, CTS- und CTPS-Leitungen

Technische Daten - Fester Körper (Codes und Abmessungen)
LSRP 00 / LSRM 00 - PG 7 - M 12 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRP 1A / LSRM 1A - PG 9 - M 16 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRP 01 / LSRM 01 - PG 11 - M 16 x 1,5 - LGT13 - 3/8" - GL 11,5 mm - B 24 mm - C 26 mm
LSRP 2A / - - PG 13,5 - - - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRP 02 / LSRM 02 - PG 16 - M 20 x 1,5 - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRP 03 / LSRM 03 - PG 21 - M 25 x 1,5 - LGT21 - 3/4" - GL 15 mm - B 33 mm - C 35 mm
LSRP 04 / LSRM 04 - PG 29 - M 32 x 1,5 - LGT27 - 1" - GL 15 mm - B 43 mm - C 45 mm
LSRP 05 / LSRM 05 - PG 36 - M 40 x 1,5 - LGT35 - 1 1/4" - GL 16 mm - B 52 mm - C 54 mm
LSRP 06 / LSRM 06 - PG 42 - M 50 x 1,5 - LGT40 - 1 1/2" - GL 18 mm - B 60 mm - C 63 mm
LSRP 07 / LSRM 07 - PG 48 - M 63 x 1,5 - LGT51 - 2" - GL 20 mm - B 74 mm - C 77 mm
- / LSRM 08 - - - M 72 x 1,5 - LGT63 - 2 1/2" - GL 20 mm - B 90 mm - C 90 mm
- / LSRM 09 - - - M 75 x 1,5 - LGT78 - 3" - GL 24 mm - B 105 mm - C 110 mm
- / LSRM 10 - - - M 100 x 2 - LGT102 - 4" - GL 30 mm - B 136 mm - C 140 mm

Technische Daten - Drehbarer Körper (Codes und Abmessungen)
LSRDP 00 / LSRDM 00 - PG 7 - M 12 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRDP 1A / LSRDM 1A - PG 9 - M 16 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRDP 01 / LSRDM 01 - PG 11 - M 16 x 1,5 - LGT13 - 3/8" - GL 11,5 mm - B 24 mm - C 26 mm
LSRDP 2A / - - PG 13,5 - - - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRDP 02 / LSRDM 02 - PG 16 - M 20 x 1,5 - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRDP 03 / LSRDM 03 - PG 21 - M 25 x 1,5 - LGT21 - 3/4" - GL 15 mm - B 33 mm - C 35 mm
LSRDP 04 / LSRDM 04 - PG 29 - M 32 x 1,5 - LGT27 - 1" - GL 15 mm - B 43 mm - C 45 mm
LSRDP 05 / LSRDM 05 - PG 36 - M 40 x 1,5 - LGT35 - 1 1/4" - GL 16 mm - B 52 mm - C 54 mm
LSRDP 06 / LSRDM 06 - PG 42 - M 50 x 1,5 - LGT40 - 1 1/2" - GL 18 mm - B 60 mm - C 63 mm
LSRDP 07 / LSRDM 07 - PG 48 - M 63 x 1,5 - LGT51 - 2" - GL 20 mm - B 74 mm - C 77 mm
- / LSRDM 08 - - - M 72 x 1,5 - LGT63 - 2 1/2" - GL 20 mm - B 90 mm - C 90 mm
- / LSRDM 09 - - - M 75 x 1,5 - LGT78 - 3" - GL 24 mm - B 105 mm - C 110 mm
- / LSRDM 10 - - - M 100 x 2 - LGT102 - 4" - GL 30 mm - B 136 mm - C 140 mm

Eigenschaften / Technische Spezifikationen

• Mutterkappe: Messing, vernickelt
• Ring: PA6
• Buchse: Aluminium / Messing
• Gehäuse der Kabelverschraubung: Messing, vernickelt
• O-Ring: NBR
• Anschlussgewinde-Normen: Metrisch (EN60423) und PG (DIN 40430)
• Schutzart: IP67
• Temperaturbereich: -45 °C bis +105 °C
• Einfache Montage
• Erhältlich als Ausführung mit festem oder drehbarem Körper
• Kompatibel mit LGT-, CTS- und CTPS-Leitungen
