Automatisches Spannsystem Z-Mike Pro

Messmodular

Überblick

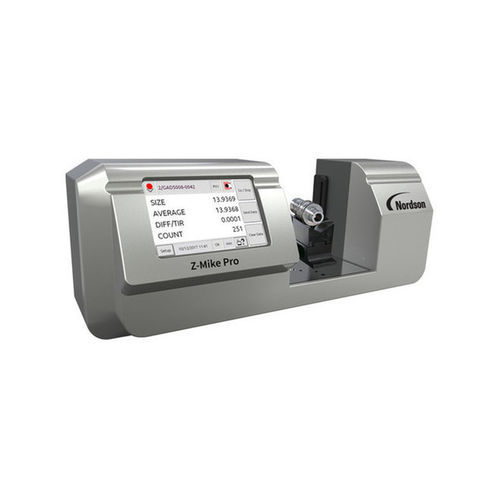

Der Z-Mike Pro ist ein berührungsloses Lasermikrometer für die industrielle Bauteilprüfung und Prozesskontrolle. Er liefert absolute Maßinformationen für empfindliche, weiche, spröde, heiße oder bestrahlte Bauteile und hilft Herstellern und Werkstätten, enge Toleranzen in Labor- und Produktionsumgebungen einzuhalten. Messfunktionen umfassen Durchmesser, Ovalität, effektiven Schnittdurchmesser, Konizität und TIR. Die berührungsfreie Laser-Messung verhindert Bauteilverformung und vom Bediener beeinflusste Messfehler; Messergebnisse sind auf nationale Normale (z. B. NIST) rückführbar.

Funktionen & Vorteile

• Patentiertes optisches Design und Elektronik für hohe Genauigkeit und außergewöhnliche Wiederholbarkeit (bis ±0,13 µm).
• Automatische Kalibrierung zur Aufrechterhaltung der Präzision über den gesamten Messbereich und zur Kompensation von Temperaturschwankungen in der Fertigung.
• Messgenauigkeit unabhängig von Oberflächenart (glänzend, matt, farbig) und Umgebungsstreulicht.
• Rückführbare Messungen auf nationale Normale (NIST) zur Qualitätssicherung.
• Berührungslose Messmethode reduziert bedienerbedingte Messfehler und vermeidet Bauteilverformung.
• Wenig bis kein Zentrieraufwand — minimale Anpassung für verschiedene Bauteilgrößen.
• Robustes Vergussgehäuse, staub- und feuchtigkeitsgeschützt für den Einsatz in Produktionsumgebungen.
• Großes hochauflösendes Touchscreen-Display für schnelle Einrichtung und klare Anzeige.
• Speicherbare Produktprofile für schnellen Wechsel.
• Integrierte E/A für nahtlose Anbindung an automatisierte Teilehandhabung und Bewegungssteuerung.

Zwei Modelle verfügbar
Messung | Z-Mike Pro 25 | Z-Mike Pro 50
Messbereich | 0,100 bis 25,4 mm (0,004 bis 1,0 Zoll) | 0,254 bis 50 mm (0,010 bis 2,0 Zoll)
Wiederholbarkeit | ±0,13 µm (±0.000005 Zoll) | ±0,25 µm (±0.000010 Zoll)
Genauigkeit | ±0,5 µm (±0.000020 Zoll) | ±0,76 µm (±0.000030 Zoll)
Messbereich / Schärfentiefe | ±0,75 x 25 mm (±0,030 x 1,0 Zoll) | ±1,5 x 50 mm (±0,060 x 2,0 Zoll)
Laserstrahlgeschwindigkeit | 50 m/s (2.000 Zoll/s) | 100 m/s (4.000 Zoll/s)
Temperaturkoeffizient | <0,2 µm/°C | <0,2 µm/°C
Werkseitige Kalibrierung | Werkseitig kalibriert | Werkseitig kalibriert

Anwendungsbereiche & Messaufgaben

• Prüfung von Durchmesser und Ovalität an Wellen, Stiften und zylindrischen Bauteilen.
• Kontrolle des effektiven Schnittdurchmessers und der Konizität für Werkzeugrohlinge und bearbeitete Teile.
• Messung von TIR (Total Indicator Runout) und weiteren geometrischen Kenngrößen bei drehenden Teilen.
• Qualitätssicherung für medizintechnische Bauteile, Nockenwellen, Kurbelwellen und andere Präzisionsteile.

Technische Daten (Kurzfassung)

• Messprinzip: berührungslose Laser-Mikrometrie (Profilabtastung).
• Modelle: Z-Mike Pro 25 und Z-Mike Pro 50 zur Abdeckung unterschiedlicher Messbereiche.
• Auto-Kalibrierung und werkseitige Kalibrierung mit NIST-Rückführbarkeit.
• Umgebungstauglichkeit: vergossenes Gehäuse, staub- und feuchtigkeitsgeschützt für Werkstattbetrieb.
• Benutzeroberfläche: hochauflösendes Touchscreen, Profilspeicher und schnelle Wiederherstellung.
• Schnittstellen: integrierte E/A für Automatisierung und Bewegungssteuerung.
• Temperaturstabilität: Koeffizient <0,2 µm/°C; Kompensation für typische Werkstatt-Schwankungen.
