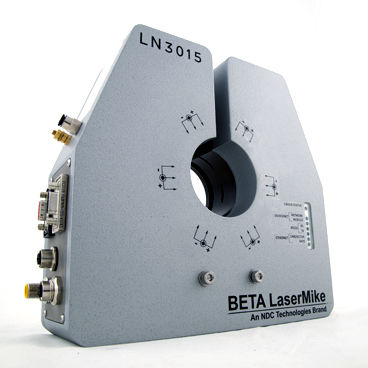

Fehlerdetektor für Kabel LN3000 series

festinstalliertdigital

Überblick
Die LN-Serie von Nordson ist ein Drei-Achsen-Messgerät zur Erkennung von Knoten (lumps) und Einschnürungen (neckdowns), ausgelegt für präzise Erkennung kurzfristiger Durchmesserfehler bei hohen Liniengeschwindigkeiten. Drei optische Achsen im 60°-Abstand erhöhen die Umfangsabdeckung und erkennen plötzliche Oberflächenänderungen an Drähten, Kabeln, Schläuchen, Rohren und ähnlichen extrudierten Profilen.

Funktionen & Vorteile

• Korrekte Fehlererfassung und -dokumentation – protokolliert Fehlerhöhe, -länge, Anzahl und Position für Rückverfolgbarkeit und Prozesskontrolle.
• Umfassende Kommunikation – RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus und Profinet zur einfachen Systemintegration.
• Integrierte Diagnostik – Signalkontrollen je Achse zur Maximierung der Verfügbarkeit.
• Bedienervisualisierung – farbcodierte Statusanzeigen für schnelle Fehlererkennung.
• Synchronisation mit Rollenwechseln – akzeptiert Signale von Rollenwechslern zum Löschen und Initialisieren von Daten.
• Robuste Ausführung – versiegeltes Metallgehäuse minimiert Licht- und Staubkontamination.
• Integrierte Bedienoberfläche – Display an Bord, kein externes Display erforderlich.

Modelle

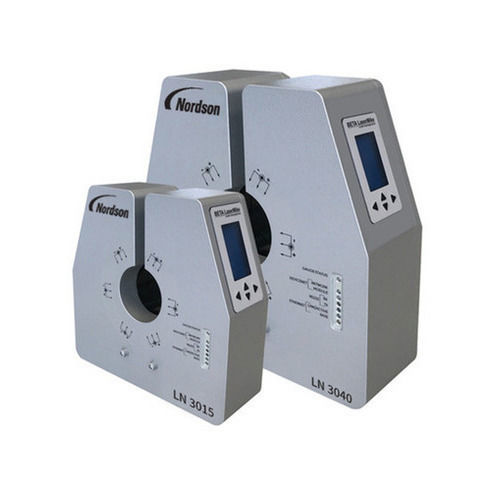

Modelle: LN3015-P | LN3040-P
Anzahl der Achsen: 3 | 3
Produktdurchmesser: 0,02–15 mm (0,0008–0,6 in.) | 0,04–40 mm (0,0016–1,57 in.)
Torgröße (Gate): 18 mm (0,71 in.) | 48 mm (1,89 in.)
Minimale erkennbare Fehlerhöhe: 0,02 mm (0,0008 in.) | 0,05 mm (0,0020 in.)
Maximale Fehlerhöhe: 2 mm (0,08 in.) | 10 mm (0,40 in.)
Minimale Fehlerlänge: 0,5 mm (0,02 in.) | 0,5 mm (0,02 in.)
Genauigkeit: Größerer Wert von ±0,011 mm (±0,0004 in.) oder ±3% der max. Fehlerhöhe | Größerer Wert von ±0,018 mm (±0,0007 in.) oder ±3% der max. Fehlerhöhe
Scanrate: 250.000 Scans/Sekunde/Achse | 250.000 Scans/Sekunde/Achse
Maximale Liniengeschwindigkeit: 3000 m/min (9.842 ft/min.) | 3000 m/min (9.842 ft/min.)

Technische Daten

• Serie: LN3000
• Verfügbare Modelle: LN3015-P, LN3040-P
• Optische Achsen: 3 (Abstand 60°)
• Messbereich: 0,02–15 mm (LN3015-P); 0,04–40 mm (LN3040-P)
• Tor-/Durchgangsgröße: 18 mm (LN3015-P); 48 mm (LN3040-P)
• Minimale detektierbare Fehlerhöhe: 0,02 mm (LN3015-P); 0,05 mm (LN3040-P)
• Maximale detektierbare Fehlerhöhe: 2 mm (LN3015-P); 10 mm (LN3040-P)
• Minimale Fehlerlänge: 0,5 mm
• Genauigkeit: modellabhängig; angegebener Wert ist der größere von fester Mikrometerabweichung oder ±3% der max. Fehlerhöhe
• Scanrate: 250.000 Scans/Sekunde pro Achse
• Maximale Liniengeschwindigkeit: bis zu 3000 m/min
• Schnittstellen: RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus, Profinet
• Diagnose & Visualisierung: integrierte Achsdiagnostik und farbcodierte Statusanzeigen
• Gehäuse: versiegeltes Metallgehäuse zum Schutz vor Licht- und Staubkontamination
• Bedienung: integrierte Benutzeroberfläche, kein externes Display erforderlich

Typische Anwendungen

• Erkennung von Knoten, Einschnürungen und plötzlichen Durchmesseränderungen an Drähten und Kabeln.
• Qualitätskontrolle bei extrudierten Schläuchen, Rohren und Profilen.
• Überwachung in Hochgeschwindigkeits-Extrusionslinien mit Bedarf an schneller Fehlererkennung und -meldung.
