Automatisches Spannsystem BenchMike Pro

Messmodular

Überblick

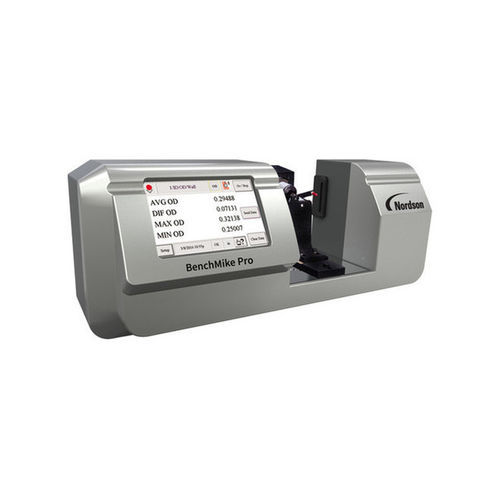

BenchMike Pro ist ein Tischmessgerät mit Laser-Sensor zur Messung von Außendurchmesser (OD), Innendurchmesser (ID) (mit passenden Vorrichtungen) und Ovalität an Proben von Rohren, Schläuchen, Drähten, Kabeln und Glasfasern. Die berührungslose Messtechnik liefert rückverfolgbare Dimensionsdaten, geeignet für Extrusionslinien und Qualitätslabore, mit sofortigem Feedback und Datenausgabe für Prozessregelung.

Funktionen & Vorteile

• Zwei Modellfamilien (BenchMike Pro 2025 und 2050) mit Messbereichen von 0,100–50 mm.
• Metrologische Leistungsfähigkeit: wählbare Genauigkeiten und Wiederholbarkeiten (z. B. ±0,76 µm Genauigkeit; ±0,25 µm Wiederholbarkeit bei ausgewählten Modellen).
• Berührungslose Lasermessung vermeidet Verformung und Oberflächenschäden und reduziert bedienerbedingte Abweichungen.
• Intuitive Touchscreen-GUI mit Rezeptbibliothek für schnelle Einrichtung und reproduzierbare Prüfabläufe.
• Flexible I/O und Ethernet-Konnektivität für Datenerfassung, Automatisierung und Industrie‑4.0‑Integration.

Modelle & Spezifikationsübersicht
Modell | BenchMike Pro 2025 | BenchMike Pro 2050
Messbereich | 0,100 bis 25,4 mm (0,004 bis 1,0 Zoll) | 0,254 bis 50 mm (0,010 bis 2,0 Zoll)
Wiederholbarkeit | ±0,25 µm (0.000010 Zoll) | ±0,5 µm (0.000020 Zoll)
Genauigkeit | ±0,76 µm (±0.000030 Zoll) | ±1,5 µm (±0.000060 Zoll)
Messbereich / Schärfentiefe | ±0,75 x 25 mm | ±1,5 x 50 mm
Laserstrahlgeschwindigkeit / Scanrate | 50 m/s (2025) / 100 Messungen/s | 100 m/s (2050) / 100 Messungen/s
Temperaturkoeffizient / Kalibrierung | <0,2 µm/°C | Werkskalibriert

Anwendungen & Messaufbauten

• Offline-Außendurchmessermessung von Drähten und Kabeln mit motorisierten Drehfuttern zur Erkennung Umfangsschwankungen.
• Prüfung ultrafeiner Drähte mit speziellen V‑Blocks und Small Spot Size‑Optik für Durchmesser ab ~0,025 mm.
• ID/OD/Wandstärkenmessung von Medizin-Schläuchen mit ID/OD/Wall‑Vorrichtungen und kontrollierten Kraftaufnehmern.
• Rohr-/Tubenprobenprüfung mit V‑Blocks und motorisierten Drehvorrichtungen zur Bestimmung von Konzentrizität und Ovalität.

Empfohlenes Zubehör

• Rotierende V‑Blocks und motorisierte Drehfutter für Mehrwinkel‑Stichproben.
• Small Spot Size‑Option für ultrafeine Drähte.
• ID/OD/Wall‑Vorrichtungen und Kraftaufnehmer für dünnwandige Rohre.

Technische Daten

• Modelle: BenchMike Pro 2025 und BenchMike Pro 2050.
• Messbereiche: 0,100–25,4 mm (2025); 0,254–50 mm (2050).
• Wiederholbarkeit: ±0,25 µm (2025); ±0,5 µm (2050).
• Genauigkeit: ±0,76 µm (2025); ±1,5 µm (2050).
• Schärfentiefe / Messbereich: ±0,75 x 25 mm (2025); ±1,5 x 50 mm (2050).
• Scanrate: 100 Messungen pro Sekunde.
• Konnektivität: Ethernet und flexible I/O für Integration und Datenerfassung (Industrie‑4.0‑fähig).
• Kalibrierung: werkseitig kalibriert; optionale Rückverfolgbarkeitsservices verfügbar.
