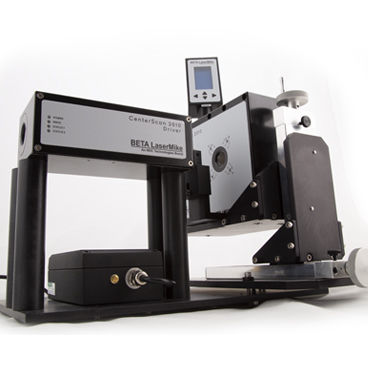

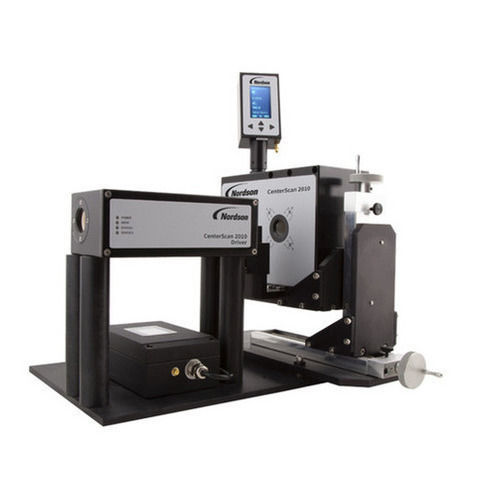

Exzentrik-Messgerät CenterScan 2010

DurchmesserZentrierungkontaktlos

Überblick
Das Exzentrizitätsmesssystem CenterScan 2010 überwacht den Isolierdurchmesser und die Leiterexzentrizität von isolierten Drähten und Kabeln während Extrusions- und Isolierprozessen. Es liefert kontinuierliche Messungen mit hoher Auflösung zur Unterstützung der Prozesssteuerung, zur Reduzierung von Materialverlusten und Ausschuss sowie zur Verbesserung des Produktionsertrags.

Funktionen & Vorteile

• Vielseitige Installation — kompaktes Gerät für verschiedene Montageorte an der Produktionslinie.
• Einfache Inbetriebnahme — werkskalibriert; keine speziellen Anpassungen erforderlich.
• Flexible Kommunikation — unterstützt mehrere Protokolle zur Integration in Steuerungs- und Datensysteme.
• Integrierte Steuerungsfunktion — überträgt Messdaten an Nordson-Controller oder Geräte von Drittanbietern zur Prozessregelung.
• Umweltschutzklasse — IP65-Schutz gegen Staub, Schmutz und Niederdruckwasser.

Technische Daten (Kurz)

• Modell: CenterScan 2010
• Messbereich: 0,1–10 mm (0,004–0,40 Zoll)
• Torgröße: 14 mm (0,55 Zoll)
• Auflösung: 0,00001 mm (0,0000004 Zoll)
• Genauigkeit: ±0,0005 mm (±0,000020 Zoll)
• Messgeschwindigkeit: 1200 pro Achse und Sekunde
• Schutzart: IP65

Eigenschaften / technische Daten

• Kalibrierung: werkseitig kalibriert für sofortige Inbetriebnahme
• Integration: unterstützt mehrere Kommunikationsprotokolle; überträgt Daten an Nordson-Controller oder Drittanbietersysteme
• Typische Anwendung: kontinuierliche Überwachung von Durchmesser und Leiterexzentrizität bei Extrusion/Isolierung
• Installation: kompaktes Design für Montage an verschiedenen Stellen der Produktionslinie
