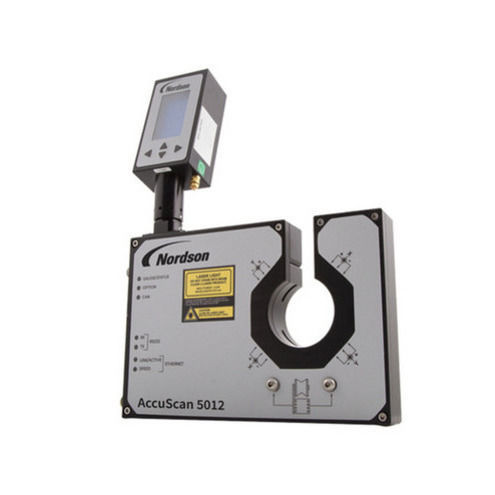

Exzentrik-Messgerät AccuScan 5000 series

DurchmesserdigitalLaser

Überblick Das zweiachsige Durchmessermessgerät AccuScan 5000 führt Durchmesser- und Profilmessungen mit 2400 Scans pro Sekunde und Achse (insgesamt 4800 Messungen/s) durch. Es bietet branchenführende Einzel-Scan-Genauigkeit für Inline-Toleranzprüfungen, Profilüberwachung und Hochgeschwindigkeits-Fehlererkennung bei zylindrischen und profilierten Produkten. Die Modelle decken OD-Bereiche bis zu 80 mm (3,15 in.) ab.

Funktionen & Vorteile

• Option High-Speed Tolerance Checking ermöglicht frühe und zuverlässige Erkennung von Klumpen und Einschnürungen zur Reduzierung von Ausschuss und Nacharbeit.
• Integriertes Luftspülsystem schützt Sensorfenster vor Staub und Schmutz, erhöht die Verfügbarkeit und verringert Wartungsaufwand.
• Breite Kommunikationsunterstützung: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, analoge und digitale I/O für einfache SPS/Anlagenintegration.
• Optionale STAC-Logik (stranded/twisted/armoured/corrugated) liefert präzise Max/Min- oder Envelope-Werte bei geformten und ummantelten Produkten mit höheren Raten für schnellere Prozesssteuerung.

Mehrere Modelle verfügbar
Modelle (Serie): AccuScan 5012, AccuScan 5040, AccuScan 5080

Technische Tabelle
Modell | OD-Bereich | Torgröße | Genauigkeit | Auflösung | Scanrate
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 Scans/Sek./Achse
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 Scans/Sek./Achse
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 Scans/Sek./Achse

Anwendungen

• Inline-Hochgeschwindigkeits-Toleranzprüfung und Fehlererkennung
• Überwachung komplexer Produktprofile (Rohre, Kabel, Drähte, Folien, Extrusionen)
• Prozesssteuerungs-Feedback in Produktionslinien zur Reduktion von Ausschuss und Verbesserung des Ertrags

Technische Spezifikationen

• Scanrate: 2400 Scans pro Sekunde pro Achse (4800 Messungen/s Gesamt)
• Auflösung: 0.00001 mm (0.0000004 in)
• Genauigkeit (modellabhängig): 5012 ±0.0005 mm; 5040 ±0.001 mm; 5080 ±0.002 mm
• OD-Bereiche: 0.1–12 mm (5012), 0.2–40 mm (5040), 1.27–80 mm (5080)
• Torgrößen: 16 mm (5012), 52 mm (5040), 108 mm (5080)
• Integrierte Luftspülung für optischen Schutz und reduzierte Wartung
• Optionen: High-Speed Tolerance Checking und STAC-Logik für spezielle Produktaufbauten
• Kommunikation: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, analoge & digitale I/O
• Für Inline-Integration und Echtzeit-Prozesssteuerung ausgelegt
