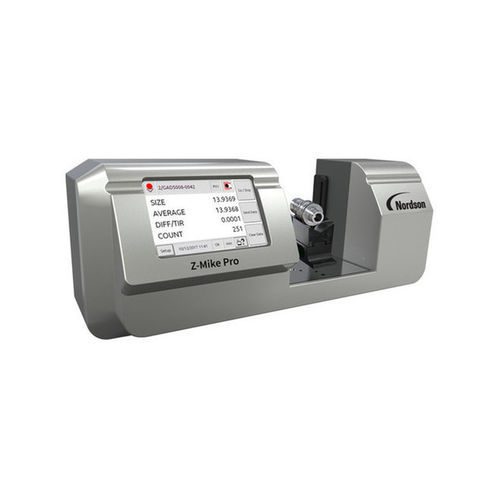

Optischer Mikrometer Z-Mike Pro series

Lasercomputergestütztmit Außenverbindung

Überblick
Das Z-Mike Pro ist ein berührungsloses Lasermikrometer zur dimensionsgeführten Prüfung von Präzisionsteilen, einsetzbar in Produktionsumgebungen und Metrologielaboren. Es misst Durchmesser, Ovalität, effektiven Schnittdurchmesser, Konizität und Total Indicator Runout (TIR) berührungslos und vermeidet so Bauteilverformung und Bedienereinfluss. Die Modelle erreichen bis zu ±0,5 µm Genauigkeit; die Wiederholbarkeit ist modellabhängig und unten angegeben. Messungen sind auf nationale Standards (NIST) rückführbar.

Funktionen & Vorteile

• Patentiertes optisches Design und Elektronik für gleichbleibende Genauigkeit und Wiederholbarkeit.
• Automatische Kalibrierung und Temperaturkompensation für stabile Ergebnisse in der Fertigung.
• Messpräzision unabhängig von Oberflächenfinish (glänzend, matt, farbig) und Streulicht.
• Berührungslose Messung verhindert Bedienerfehler und Bauteilverformung.
• Kein präzises Zentrieren erforderlich — minimale Einrichtung für breite Teilegrößen.
• Robustes, abgedichtetes Gussgehäuse für staub- und feuchtigkeitsbelastete Fabrikumgebungen.
• Großes hochauflösendes Touchscreen mit intuitiver Bedienoberfläche; Speicherung und Abruf mehrerer Produktprogramme.
• Integrierte E/A für einfache Integration mit automatischer Teilehandhabung und Bewegungssteuerung.

Zwei Modelle verfügbar
Messung | Z-Mike Pro 25 | Z-Mike Pro 50
Messbereich | 0,100–25,4 mm (0,004–1,0 Zoll) | 0,254–50 mm (0,010–2,0 Zoll)
Wiederholbarkeit | ±0,13 µm | ±0,25 µm
Genauigkeit | ±0,5 µm | ±0,76 µm
Schärfentiefe | ±0,75 x 25 mm | ±1,5 x 50 mm
Laserstrahlgeschwindigkeit | 50 m/sec | 100 m/sec
Temperaturkoeffizient | <0,2 µm/°C | <0,2 µm/°C
Kalibrierung | Werkseitig kalibriert (rückführbar NIST) | Werkseitig kalibriert (rückführbar NIST)

Anwendungen

• Prüfung von Nockenwellen, Kurbelwellen, Rohlingen für Schneidwerkzeuge und anderen rotierenden oder zylindrischen Präzisionsteilen.
• Labormetrologie und Inline-Produktionsinspektion, wenn hochpräzise berührungslose Messung erforderlich ist.

Technische Spezifikationen

• Modelle: Z-Mike Pro 25, Z-Mike Pro 50
• Messfunktionen: Durchmesser, Ovalität, effektiver Schnittdurchmesser, Konizität, TIR
• Wiederholbarkeit: ±0,13 µm (Pro 25); ±0,25 µm (Pro 50)
• Genauigkeit: ±0,5 µm (Pro 25); ±0,76 µm (Pro 50)
• Messbereiche: 0,100–25,4 mm (Pro 25); 0,254–50 mm (Pro 50)
• Schärfentiefe/Messbereich: ±0,75 x 25 mm (Pro 25); ±1,5 x 50 mm (Pro 50)
• Laserstrahlgeschwindigkeit: 50 m/s (Pro 25); 100 m/s (Pro 50)
• Temperaturkoeffizient: <0,2 µm/°C
• Kalibrierung: werkseitig kalibriert, NIST-rückführbar
• Konstruktion: abgedichtetes Gussgehäuse für Fabrikumgebungen
• Bedienung: großes Touchscreen; mehrere Produktprogramme speicherbar
• Schnittstellen: integrierte E/A für Automatisierung und Bewegungssteuerung
