Exzentrik-Messgerät AccuScan 60 series

DurchmesserRundheitOberflächen

Überblick

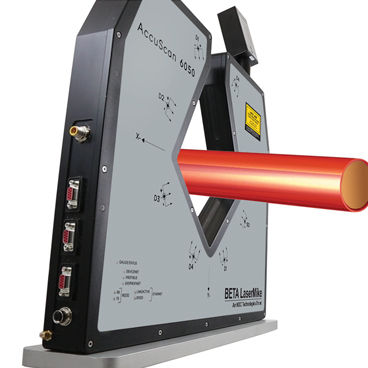

AccuScan 6000 ist ein vierachsiges Laser‑Durchmesser‑ und Ovalitätsmessgerät, entwickelt für inline Hochgeschwindigkeitsmessungen von extrudierten oder gezogenen zylindrischen und profilierten Produkten. Das System bietet vollständige Umfangsabdeckung zur Erkennung von Durchmesseränderungen, Ovalität und Oberflächenunregelmäßigkeiten mit Single‑Scan‑Wiederholbarkeit bis zu 1 µm.

Funktionen & Vorteile

• Vierachsiges Scannen für die umfassendste circumferentielle Messabdeckung und repräsentativere Durchschnittsdurchmesser.
• Ovalitätsgenauigkeit bis zu 100 %, wenn das Produkt mit den Messachsen ausgerichtet ist; besser als 2‑ und 3‑Achsen‑Systeme.
• Verbesserte Fehlererkennung — bis zu 25 % bessere Erkennung von Beulen und Einschnürungen gegenüber Dreiachssystemen.
• Ultraschnelle Messraten — bis zu 2400 Scans/Sek pro Achse (insgesamt 9600 Scans/Sek) für sofortige Erkennung in Hochgeschwindigkeitslinien.
• Hohe Single‑Scan‑Genauigkeit und Wiederholbarkeit reduzieren Ausschuss und verbessern die Ausbeute.

Anwendungen

• Medizinische Kunststoffschläuche: Katheter, Arzneimittelzufuhrschläuche, chirurgische Schläuche und andere kleine medizinische Schläuche.
• Drähte und Kabel: LAN, Koaxial, medizinische, Automotive‑ und Spezialkabel.
• Kunststoffrohre für die Automobilindustrie und Schrumpfschläuche.
• Leinen, Schnüre und andere extrudierte/gezogene zylindrische, flache oder profilespezifische Produkte.

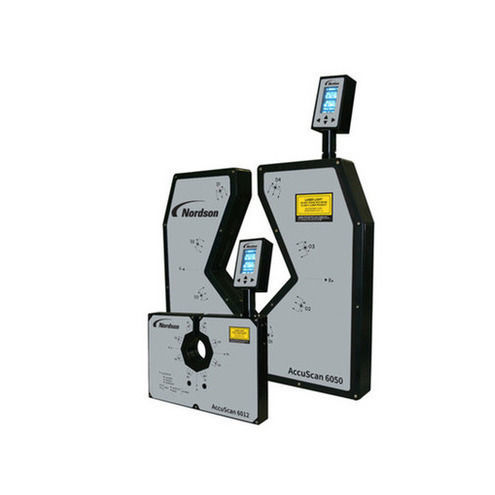

Zwei Modelle verfügbar
Modell | AccuScan 6012 | AccuScan 6050
Anzahl der Achsen | 4 | 4
OD‑Bereich | 0,1 – 12 mm (0,004 – 0,47 in) | 0,5 – 50 mm (0,020 – 2,00 in)
Torgröße | 16 mm (0,63 in) | 60 mm (2,36 in)
Genauigkeit | ±0,0005 mm (±0,000020 in) | ±0,001 mm (±0,000040 in)
Wiederholbarkeit | ±1 µm ±0,025% | ±2 µm ±0,025%
Auflösung | 0,00001 mm (0,0000004 in) | 0,00001 mm (0,0000004 in)
Scanrate | 2400 Scans/Sek/Achse (insgesamt 9600 Scans/Sek) | 2400 Scans/Sek/Achse (insgesamt 9600 Scans/Sek)

Technische Spezifikationen & zusätzliche Informationen

• Messprinzip: vierachsiges Laser‑Scanning‑Mikrometer für Durchmesser und Ovalität.
• Kalibrierung: optimierter Algorithmus für höchste Single‑Scan‑Genauigkeit und Mikron‑Wiederholbarkeit.
• Integration: ausgelegt für Inline‑Integration in Extrusions‑, Kabel‑ und Rohrproduktionslinien mit Echtzeit‑Datenanbindung zur Prozesssteuerung.
• Fehlerabdeckung: zusätzliche Achsen reduzieren tote Zonen und erhöhen die Wahrscheinlichkeit, lokale Defekte zu erkennen.
