Kapazitanz-Messgerät CapScan

LängenDurchmesserkapazitiv

Übersicht

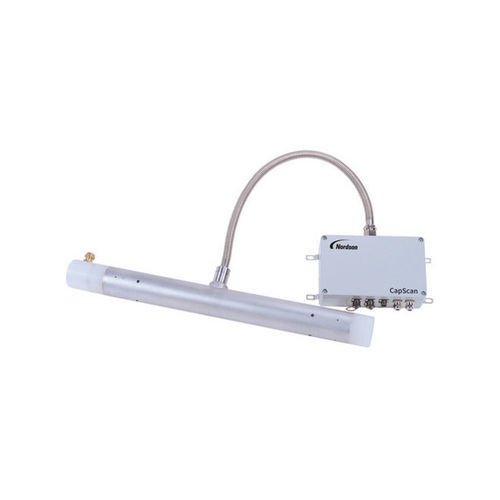

Der CapScan 2000 ist ein driftfreies Inline-Kapazitätsmesssystem, entwickelt für die Kabelherstellung und Datacom-Anwendungen. Es ermöglicht die hochgeschwindigkeitsmäßige Korrelation von In-Process- und Post-Process-Kapazitätsdaten, um Prozessabweichungen frühzeitig zu erkennen, Nacharbeit und Ausschuss zu reduzieren und die Ausbeute zu verbessern.

Funktionen & Vorteile

• Hohe Messgenauigkeit – präzise Messwerte bei nassen oder trockenen Rinneninstallationen bei Liniengeschwindigkeiten bis zu 3.000 m/min.
• Driftfreie Elektronik – proprietäre selbstabgleichende Brücke, automatische Verstärkung und automatische Selbstkalibrierung für stabile, reproduzierbare Messungen.
• Echtzeitanalyse – schneller Analogausgang, geeignet für FFT/SRL-Analysen zur Vermeidung kostenintensiver SRL-Ausfälle.
• Flexible Konnektivität – Schnittstellen für SPS (PLC), PC oder Nordson-Controller zur Prozessintegration.
• Trockene Rinne (Dry Trough) Optional – Hochdruck-Endkappen verfügbar für trockene Installationen.

Drei Modelle verfügbar
KG2008 | Kabelbereich: 0,1–8 mm (0,004–0,32 in.) | Genauigkeit: Zero ±0,1 pF/m; Gain ±0,2% | SRL-Bandbreite: 3,0 GHz | Kurze Elektrode: 66,6 mm (2,62 in.) | Lange Elektrode: 100 mm (3,94 in.)
KG2016 | Kabelbereich: 0,1–16 mm (0,004–0,63 in.) | Genauigkeit: Zero ±0,1 pF/m; Gain ±0,2% | SRL-Bandbreite: 2,0 GHz | Kurze Elektrode: 100 mm (3,94 in.) | Lange Elektrode: 150 mm (5,90 in.)
KG2025 | Kabelbereich: 0,1–25 mm (0,004–0,98 in.) | Genauigkeit: Zero ±0,1 pF/m; Gain ±0,5% | SRL-Bandbreite: 2,0 GHz | Kurze Elektrode: 100 mm (3,94 in.) | Lange Elektrode: 150 mm (5,90 in.)

Anwendungen

• Inline-Kapazitätsüberwachung in der Datacom- und Telekom-Kabelproduktion.
• Korrelation von In-Process- und Post-Process-Messungen zur Kontrolle von SRL, Übersprechen und Dämpfung.
• Hochgeschwindigkeits-Produktionslinien, die kontinuierliche Prozessüberwachung und frühzeitige Fehlererkennung erfordern.

Charakteristika / technische Spezifikationen

• Systemtyp: Driftfreies Inline-Kapazitätsmessgerät für Kabelmessungen.
• Liniengeschwindigkeit: Messungen bis zu 3.000 m/min (modell- und installationsabhängig).
• Elektronik: Geringes Signal-Rausch-Verhältnis und proprietäres driftfreies Design.
• Stabilitätsfunktionen: Selbstabgleichende Brücke, automatische Verstärkung und automatische Selbstkalibrierung.
• Ausgänge: Schneller Analogausgang geeignet für FFT/SRL-Analysen; Integration in SPS (PLC), PC oder Nordson-Controller.
• Installationsoptionen: Nasse oder trockene Rinne; Dry-Trough-Option mit Hochdruck-Endkappen.
• Modelle: KG2008, KG2016, KG2025 (siehe Modelltabelle für Bereiche und Genauigkeiten).
