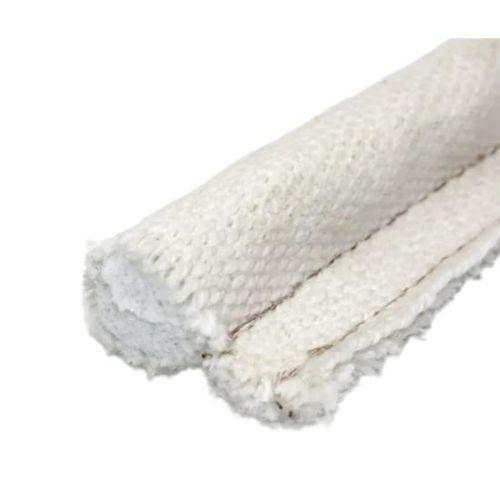

Keramik-Dichtungsstreifen

KeramikfaserP-förmigfür Öfen und Trockenschränke

Übersicht
Die BSTFLEX Tadpole-Dichtung mit Keramikgewebe-Außenbezug und Keramikkern ist ein Bulb-and-Tail-Profil, ausgelegt für Türen, Inspektionsöffnungen und Wartungsklappen an Öfen, Brennöfen, Industrieöfen und thermischen Prozessanlagen. Der keramische Gewebeaußenbezug widersteht lang andauernder thermischer Belastung, während der Keramikkern das Bulb-Profil und das Kompressionsverhalten erhält. Die integrierte Befestigungszunge ermöglicht die sichere Montage an Türen, Rahmen oder Aufnahmekanälen.

Produktaufbau
Bauteil: Außenbezug — Material: Keramikgewebe — Funktion: Hochtemperatur-Oberflächenschutz und externe Dichtfläche
Bauteil: Innenkern — Material: Keramikkern — Funktion: Erhält die runde Bulb-Form, Elastizität und Kompressionsrückstellung
Bauteil: Zunge — Material: Keramische Textilkonstruktion — Funktion: Befestigungs-/Montagefläche an Blechen oder Kanälen
Bauteil: Nähte — Material: Hochtemperaturfaden, anwendungsgerecht ausgewählt — Funktion: Sichert die Bezug-Kern-Baugruppe im Betrieb

Funktionsweise
Das Tadpole-Profil kombiniert einen komprimierbaren Bulb, der gegen die Gegenfläche abdichtet, mit einer flachen Zunge zur mechanischen Befestigung. Beim Schließen komprimiert der Bulb und reduziert Leckagen von Wärme, Gasen, Staub und Prozessmedien. Das Profil toleriert Bewegung und Unebenheiten und eignet sich für häufig geöffnete und geschlossene thermische Türen.

Keramikgewebe-Außenbezug für Hochtemperaturdichtung
Keramikgewebe-Außenbezüge werden dort eingesetzt, wo langandauernde thermische Belastung organische Werkstoffe schädigen würde. Die textile Konstruktion erhält Flexibilität für gebogene Rahmen und unregelmäßige Perimeter und bietet thermische Stabilität bei erhöhten Temperaturen. Fertige Dichtungen sind in Endloslängen, geformten Abschnitten oder kundenspezifischen Baugruppen erhältlich.

Keramikkern für thermische Türanwendungen
Der Keramikkern stellt das erforderliche Innenvolumen und die Form für eine zuverlässige Kompressionsdichtung bereit, bleibt dabei metallfrei und leicht. Kern-Durchmesser, Dichte und Konstruktion werden entsprechend Kompression, Einbauraum und Betriebsbedingungen gewählt.

Hauptvorteile

• Entwickelt für Dichtung in Hochtemperaturumgebungen (Öfen, Brennöfen)
• Keramikgewebe-Außenbezug für langandauernde thermische Belastung
• Keramikkern bietet eine leichte, nichtmetallische Dichtstruktur
• Bulb-Profil unterstützt wiederholbare Kompressionsdichtung an Türen und Paneelen
• Flexible Konstruktion passt sich gekrümmten oder unregelmäßigen Oberflächen an
• Geeignet für wiederholte Öffnungs- und Schließzyklen
• Anpassbar in Durchmessern, Längen und Profilen für OEM- oder Ersatzanforderungen
• Herstellung nach anwendungsspezifischen Material- und Befestigungsanforderungen

Maßgeschneiderte Tadpole-Dichtungsoptionen aus Keramikgewebe
BSTFLEX fertigt kundenspezifische Tadpole-Dichtungen: Bulb-Durchmesser, Zungenbreite, Dichtungslänge, Profilgeometrie, Kernaufbau, Bezugsspezifikation und Befestigungsart können entsprechend OEM- oder Nachrüstanforderungen festgelegt werden.

Personalisierungsaspekte
Bulb-Durchmesser: gewählt nach Dichtspalt und erforderlicher Kompression
Zungenbreite: abgestimmt auf Befestigungsfläche, Aufnahmekanal oder Befestigungsart
Dichtungslänge: geliefert als gerade Längen oder angepasst an den Geräteumfang
Profil: Einzelbulb, kundenspezifische Bulb-Abmessungen, geformte Ecken oder anwendungsspezifische Formen
Kernaufbau: spezifiziert für Kompression, Flexibilität und Betriebstemperatur
Bezugskonstruktion: Keramikgewebe-Qualität gewählt nach thermischer Belastung und mechanischen Anforderungen
Befestigung: Zungenkonfiguration angepasst an mechanische Befestigung oder Kanaleinspannung

Typische Anwendungen

• Türen von Industrieöfen
• Gehäuse von Wärmebehandlungsöfen
• Türen von Backöfen und Industrieöfen
• Ofentüren und Wartungsklappen
• Thermische Prozessanlagen
• Inspektionstüren bei hohen Temperaturen
• Zugangsbleche für Verbrennungsanlagen
• Feuerfeste Auskleidungen
• Trocknungs- und Aushärtungssysteme

Technische Informationen
Produkttyp: Tadpole-Dichtung mit Keramikgewebe-Außenbezug und Keramikkern
Dichtungsprofil: Bulb-and-tail Dichtungsprofil
Bezugsmaterial: Keramikgewebe
Kernmaterial: Keramikkern
Temperaturfähigkeit: Abhängig vom Keramikgewebe-Grade, Kernaufbau, Nähfaden und Expositionsbedingungen; Bewertung nach Dauer, Atmosphäre und Kompression erforderlich
Herstellung: Kundenspezifische Fertigung nach Anforderungsprofil
Form: Rundes Bulb mit integrierter Befestigungszunge oder kundenspezifisches Profil
Anwendung: Hochtemperaturdichtung und Schutz thermischer Ausrüstungen

Bestellung & Logistik
Mindestbestellmenge (MOQ): 1
Zahlungsbedingungen: EXW, FOB, CIF, DDP, FCA etc.
Verschiffungshafen: Shanghai, Ningbo
