Lippendichtung

verzinktGFKAluminium

Übersicht

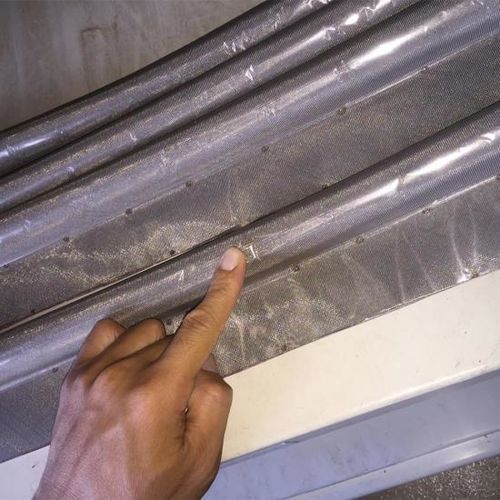

Die aluminisierte Glasfaser-Tadpole-Dichtung bietet eine flexible Bulb‑und‑Tail‑Thermdichtung für Ofentüren, Heizeinrichtungen, thermische Gehäuse, Zugangsklappen und industrielle Geräte, die hohen Temperaturen und Strahlungswärme ausgesetzt sind.

Konstruktion

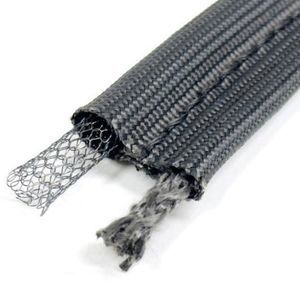

Die Dichtung besteht aus einer gewebten, aluminisierten Glasfaser-Außenschicht und einem flexiblen Innenkern. Die reflektierende aluminisierte Oberfläche lenkt Strahlungswärme ab, während der Kern Form, Rückstellvermögen und Komprimierbarkeit für das Tadpole-Profil liefert.

Dichtungskomponenten

• Aluminisierte Glasfaser-Abdeckung: Externe thermische Schutzschicht, die Strahlungswärme reflektiert.
• Innenkern: Liefert Körper, Elastizität und Komprimierbarkeit des Tadpole-Profils.
• Dichtwulst (Bulb): Komprimiert gegen die Gegenfläche und bildet die primäre thermische Dichtung.
• Montageschweif (Tail): Dedizierter Abschnitt zur Befestigung an Türen, Rahmen oder Paneelen.

Kern‑Konstruktionsoptionen

• Verzinkter Drahtkern: Interne Verstärkung für zusätzliche strukturelle Stabilität und Profilunterstützung.
• Hohlkern: Leichter, sehr flexibler Kern für einfache Kompression und gute Anpassung an Oberflächen.

Kompressionsdichtung mit Tadpole‑Profil

• Montage: Den Schweif entlang des Umfangs von Tür, Rahmen, Paneel oder Gerät anbringen.
• Positionierung: Den Bulb auf die Gegenfläche ausrichten.
• Kompression: Das Schließen der Tür oder des Paneels komprimiert den Bulb und erzeugt die Dichtung.
• Anpassungsfähigkeit: Das flexible Profil folgt kleinen Unregelmäßigkeiten der Gegenfläche.
• Thermische Trennung: Die komprimierte Dichtung bildet eine thermische Barriere um die Öffnung oder Fuge.

Thermische Leistung
Typische aluminiumisierte Glasfaserkonstruktionen sind für Einsätze bis ungefähr 500°F / 260°C spezifiziert, abhängig von Gewebe, aluminisierter Beschichtung, Kernmaterial, Dichtungsgeometrie und Einsatzbedingungen. Die endgültige Temperaturbewertung ist für jede Anwendung zu bestätigen.

Thermischer Schock und wiederholte Heizzyklen
Die flexible Glasfaserabdeckung und die passende Kernwahl vertragen wiederholte thermische Zyklen besser als viele starre Dichtungsmaterialien; die Kernart beeinflusst Rückfederverhalten und Langzeitverhalten nach Kompression.

Anwendungen

• Ofentüren in der Industrie
• Dichtungen für Türen von gewerblichen Öfen und Herden
• Türen von Heizeinrichtungen und Zugangspaneelen
• Thermische Gehäuse und Zugangsblenden für Kammern
• Metallverarbeitungs- und Gießanlagen
• Thermische Barrierebaugruppen und OEM‑Thermogeräte
• Austausch-Thermodichtungen

Sonderfertigung
Individuelle Bulb‑Durchmesser, Schweif‑Maße, Gesamtlängen, Kernkonstruktionen und Profilgeometrien können gefertigt werden, um OEM‑Geräte oder Ersatzanforderungen zu erfüllen. Zeichnungen, Muster und Applikationsdaten dienen der Entwicklung.

Installationshinweise
Eine korrekte Montage beeinflusst die Dichtungsleistung. Den Schweif so sichern, dass übermäßige Bewegung oder Verdrehen vermieden wird. Den Bulb ausrichten und eine Überkompression vermeiden; ausreichend Spiel vorsehen, damit Verformung bei durchgehendem Kontakt möglich ist.

Wie zu spezifizieren

• Erforderlicher Bulb‑Durchmesser
• Schweif‑Breite und -Dicke
• Gesamtlänge der Dichtung
• Abmessungen von Tür oder Paneel
• Verfügbarer Kompressionsspalt
• Betriebstemperatur
• Exposition gegenüber Strahlungswärme
• Frequenz der thermischen Zyklen
• Gewünschte Kernkonstruktion
• Befestigungsart
• Kontaktchemikalien oder Prozessmedien
• Vorhandenes Dichtungsmuster oder Zeichnung

Häufige Produktpunkte

• Eine aluminisierte Glasfaser‑Tadpole‑Dichtung ist ein Bulb‑und‑Tail‑Thermdichtungselement mit gewebter aluminisierter Außenlage und internem Kern für kompressible Abdichtung.
• Die aluminisierte Beschichtung reflektiert Strahlungswärme und schützt die exponierte Oberfläche in der Nähe heißer Komponenten.
• Die Temperaturreferenz liegt typischerweise bei bis zu etwa 500°F / 260°C, hängt jedoch von Konstruktion und Einsatzbedingungen ab.
• Verzinkter Drahtkern bietet Verstärkung und Profilunterstützung; Hohlkern bietet leichtes, hoch komprimierbares Verhalten.

Technische Daten / Spezifikationen

• Produkttyp: Tadpole‑Dichtung / Tadpole‑Siegel
• Außenlage: Aluminisiertes Glasfasergewebe
• Kernoptionen: Verzinkter Drahtkern oder Hohlkern
• Profil: Bulb und Montageschweif
• Reflektierende Oberfläche: Aluminisierte Außenfläche
• Temperaturreferenz: Bis ca. 500°F / 260°C je nach Materialien und Bedingungen
• Widerstand gegen thermischen Schock: Geeignet für thermische Zyklen bei richtiger Spezifikation
• Bulb‑Durchmesser: Anpassbar
• Schweif‑Abmessungen: Anpassbar
• Gesamtlänge: Anpassbar
• Profilkonfiguration: Kundenspezifische Profile verfügbar
