Metalldichtung

EdelstahlP-förmigGlas

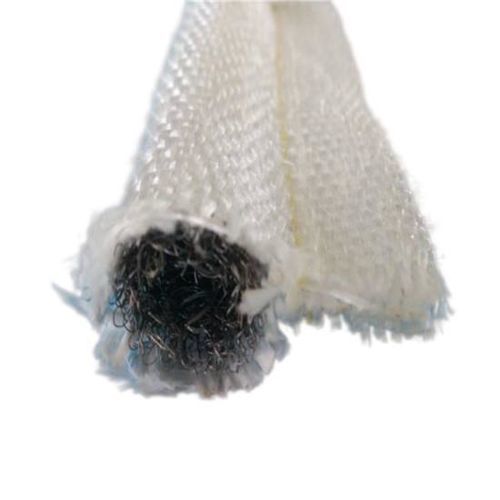

Produktübersicht Die „Tadpole“-Dichtung mit Glasfaserummantelung und Edelstahlkern ist ein flexibles Hochtemperatur-Dichtungsprofil, das für Industrieofentüren, Zugangsklappen von Brennöfen, thermische Gehäuse, Verarbeitungsanlagen und OEM-Dichtungssysteme entwickelt wurde. Sie kombiniert eine gewebte Glasfaser-Außenhülle mit einem inneren Kern aus Edelstahl und bietet so Wärmeisolierung, Abriebfestigkeit und mechanische Stabilität für ein Dichtungsprofil in „Bulb-and-Tail“-Bauweise. Der „Bulb“-Teil drückt sich an die Gegenfläche an, um Unebenheiten auszugleichen, während der flache „Tail“-Teil als Befestigungsfläche für Klammern, Schrauben, Nieten, Klemmleisten oder anlagenspezifische Befestigungssysteme dient. Konstruktion aus Glasfaserhülle und Edelstahlkern Die Leistungsfähigkeit dieser „Tadpole“-Dichtung beruht auf dem Zusammenspiel zwischen der textilen Hülle, dem Metallkern und der „Bulb-and-Tail“-Geometrie. Bauteil | Material | Hauptfunktion Außenhülle | Gewebtes Glasfasergewebe | Wärmeschutz, Flexibilität und abriebfeste textile Oberfläche Innenkern | Edelstahlkern | Stützt den Wulst und verbessert die Elastizität bei wiederholter Kompression Wulst | Mit Glasfaser umwickelter Edelstahlkern | Bildet den primären Kompressionsdichtungsbereich Schwanz | Glasfasergewebe | Dient als Befestigungs- und Haltebereich So funktioniert die „Tadpole“-Dichtung Eine „Tadpole“-Dichtung nutzt einen komprimierbaren Kolben zur Abdichtung und einen flachen Schwanz zur Befestigung der Dichtung am Gerät. Beim Schließen der Tür oder Klappe wird der Kolben durch die Gegenfläche zusammengedrückt. Der Edelstahlkern verformt sich innerhalb seines vorgesehenen Kompressionsbereichs und trägt gleichzeitig dazu bei, dass der Wulst seine strukturelle Integrität behält. Die Glasfaserummantelung folgt der Bewegung des Kerns und bildet eine flexible textile Kontaktfläche. Beim Entlasten unterstützt der Edelstahlkern den Wulst dabei, seine ursprüngliche Form wieder anzunehmen, wodurch sich die Konstruktion für Geräte eignet, die wiederholt geöffnet und geschlossen werden. Warum einen Edelstahlkern verwenden? Im Vergleich zu einem weichen Kern, der ausschließlich aus Fasern besteht, bietet ein Edelstahlkern eine höhere mechanische Verstärkung und Profilstabilität. Zu den typischen Vorteilen gehören:

• Verbesserte Formbeständigkeit des Profils
• Gute Rückstellung nach Kompression
• Mechanische Verstärkung des Dichtungsprofils
• Beständigkeit gegen wiederholte Öffnungs- und Schließzyklen
• Stabile Positionierung in industriellen Türdichtungssystemen
• Kompatibilität mit verschiedenen Glasfaser-Ummantelungskonfigurationen

Warum eine Glasfaserummantelung verwenden Gewebtes Glasfasergewebe vereint Flexibilität, Formstabilität und Beständigkeit gegen erhöhte Temperaturen. Die textile Ummantelung ermöglicht es der Dichtung, sich an die Geometrie anzupassen und sich geringfügigen Unebenheiten anzupassen, während sie gleichzeitig den Metallkern vor direktem Kontakt schützt. Glasfaserkonstruktionen können bei Bedarf behandelt oder beschichtet werden, um spezielle Oberflächeneigenschaften zu erzielen. Verhalten bei hohen Temperaturen Tadpole-Dichtungen mit Glasfaserummantelung und Edelstahlkern werden häufig für Dichtungsanwendungen bei mittleren bis hohen Temperaturen gewählt. Vergleichbare Konstruktionen aus der Industrie sind für Betriebstemperaturen um 1000 °F / 538 °C angegeben, doch die zulässige Betriebstemperatur hängt von der Glasfaserqualität, der Kernkonstruktion, dem Nähmaterial, den Kompressionsbedingungen und der Umgebungsumgebung ab. Der Dauereinsatz bei hohen Temperaturen sollte anhand der genauen Materialauswahl und der Einwirkbedingungen validiert werden. Wichtige Produktvorteile

• Flexible „Bulb-and-Tail“-Dichtungskonstruktion
• Außenhülle aus gewebtem Glasfasergewebe
• Mit Edelstahl verstärkter Innenkern
• Gute Elastizität bei wiederholter Kompression
• Geeignet für unregelmäßige Passflächen
• Mechanische Abstützung durch metallischen Kern
• Gute Abriebfestigkeit
• Konzipiert für industrielle thermische Abdichtungen
• Kundenspezifische Abmessungen von Ausbuchtung und Ansatz erhältlich
• Verfügbar für OEM- und Ersatzdichtungsprojekte

Typische Anwendungsbereiche

• Industrieofentüren
• Hochofentüren
• Wärmebehandlungsanlagen
• Chargenöfen
• Trockenöfen
• Pulverbeschichtungsöfen
• Walk-in-Öfen
• Wärmekammern
• Zugangsklappen
• Industrieheizgeräte
• Kesseltüren
• Wärmekammern
• OEM-Heizgeräte
• Industrielle Verarbeitungsmaschinen

Edelstahlkern im Vergleich zu alternativen Kernen Eigenschaft | Edelstahlkern | Glasfaserseilkern Mechanische Verstärkung | Höher | Geringer Festigkeit der Wulst | Strukturierter | Weicher Druckrückstellung | Gut für wiederholte Belastungszyklen | Hängt von der Seildichte ab Anpassungsfähigkeit | Wird durch den Kernaufbau bestimmt | Im Allgemeinen weich und flexibel Typische Anwendung | Industrietore und Paneele mit wiederholten Belastungszyklen | Allgemeine flexible thermische Abdichtung Kundenspezifische Abmessungen von Kolben und Endstück / Fertigungsoptionen BSTFLEX kann den Durchmesser und die Form der Wulst, die Breite des Endstücks, die Gesamtprofilbreite, die Dichtungslänge, die Glasfasergewebekonstruktion, die Konstruktion des Edelstahlkerns, die Kerndichte und -elastizität, die Befestigungskonfiguration, die Schnittlängen sowie kundenspezifisch gefertigte Formen individuell anpassen. Typische Produktspezifikationen Produkttyp | Hochtemperatur-Tadpole-Dichtung Außenhülle | Gewebtes Glasfasergewebe Kern | Edelstahlkern Profil | Bulb mit flachem Befestigungsansatz Temperaturbereich | Abhängig von der Glasfaserqualität, der Kernkonstruktion und den Anwendungsbedingungen Durchmesser des Kolbenteils | Nach Maß Breite des Endstücks | Nach Maß Länge | Nach Maß Anwendung | Öfen, Schmelzöfen, Thermotüren, Paneele und Industrieanlagen OEM-Fertigung | Nach Zeichnung oder Muster möglich So spezifizieren Sie diese Dichtung für eine Angebotsanfrage Geben Sie, sofern verfügbar, Folgendes an:

• Außendurchmesser des Kolbens
• Breite des Befestigungsansatzes
• Erforderliche Länge
• Betriebstemperatur
• Maximale Temperatur
• Geschätzter Dichtspalt
• Erwartete Kompression des Bulbs
• Menge
• Anwendungsbereich oder Gerätetyp
• Zeichnung oder Foto der vorhandenen Dichtung

Häufig gestellte Fragen

• Was ist diese Dichtung? – Eine thermische Bulb-and-Tail-Dichtung, die aus einer gewebten Glasfaser-Außenhülle um einen inneren Kern aus Edelstahl besteht; der Bulb sorgt für die Kompressionsdichtung und der Tail bildet die Befestigungsfläche.
• Warum wird im Inneren des Bulbs Edelstahl verwendet? – Um die Dichtung zu verstärken, die Kolbenform zu stützen und Elastizität bei wiederholten Kompressions- und Entspannungszyklen zu gewährleisten.
• Wo wird diese Art von „Tadpole“-Dichtung eingesetzt? – In Türen von Industrieöfen, Ofenzugangstüren, thermischen Gehäusen, Wärmebehandlungsanlagen, Trockenöfen, Pulverbeschichtungsöfen und OEM-Heizsystemen.
• Kann der Durchmesser des Kolbens individuell angepasst werden? – Ja, maßgeschneiderte Kolbendurchmesser, Endstückbreiten und Gesamtprofile können gefertigt werden.
• Kann der Edelstahlkern durch Inconel ersetzt werden? – Ja, für anspruchsvollere thermische Umgebungen können je nach Temperatur, Atmosphäre und Anforderungen an mechanische Zyklen Inconel-Gewebe oder andere metallische Kerne gewählt werden.
• Kann BSTFLEX eine vorhandene Dichtung anhand eines Musters nachbauen? – Ja, Ersatz- oder OEM-Dichtungsprofile können anhand von Mustern, Zeichnungen oder detaillierten Maßangaben entwickelt werden.

Eigenschaften / Technische Daten

• Produkttyp: Hochtemperatur-Tadpole-Dichtung
• Außenhülle: Gewebtes Glasfasergewebe
• Kern: Edelstahlkern
• Profil: Bulb mit flachem Befestigungsansatz
• Temperaturbereich: Abhängig von der Glasfaserqualität, der Kernkonstruktion und den Anwendungsbedingungen (vergleichbare Konstruktionen beziehen sich auf ca. 1000 °F / 538 °C)
• Durchmesser des Kolbenteils: Nach Maß
• Breite des Befestigungsansatzes: Nach Maß
• Länge: Nach Maß
• Anwendung: Öfen, Schmelzöfen, Thermotüren, Paneele und Industrieanlagen
• OEM-Fertigung: Nach Zeichnung oder Muster möglich
• Mindestbestellmenge (MOQ): 1
• Zahlungsbedingungen: EXW, FOB, CIF, DDP, FCA usw.
• Versandhafen: Shanghai, Ningbo
