GFK-Dichtungsstreifen

EdelstahlP-förmigfür Hochtemperatur-Anwendungen

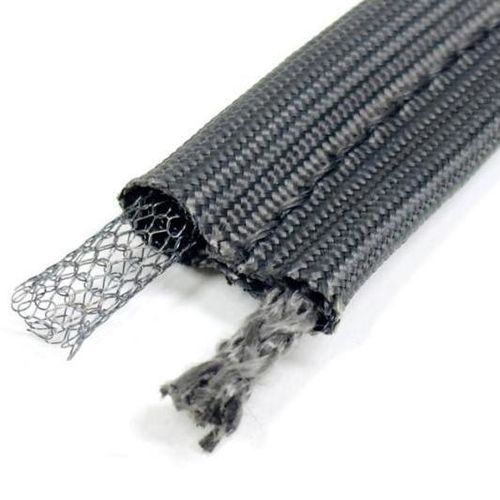

Übersicht Die Glasfaserummantelte Edelstahl-Hohlkern-Tadpole-Dichtung ist ein hochkomprimierbares thermisches Dichtungsprofil, das für Industriefohertüren, Ofenzugangsklappen, Kanäle, Klappen, thermische Gehäuse und andere Anlagen entwickelt wurde, die eine flexible Abdichtung um unebene oder sich verändernde Spalte erfordern. Die Dichtung kombiniert eine gewebte Glasfaser-Außenhülle mit einem hohlen Edelstahlkern und bildet so einen leichten, komprimierbaren Wulst, der sich unter Schließdruck verformt und nach Entlastung wieder in seine ursprüngliche Form zurückkehrt. Aufbau und Hauptmerkmale Das Produkt weist eine „Bulb-and-Tail“-Konfiguration auf, bei der der hohle Metallkolben für die Kompressionsdichtung sorgt und der flache Glasfaser-Endabschnitt als Befestigungs- und Haltebereich dient. Komponente / Aufbau / Funktion Komponente | Aufbau | Funktion Außenhülle | Gewebtes Glasfasergewebe | Bildet die flexible äußere thermische Textilschicht Innenkern | Hohlkern aus Edelstahl | Schafft einen elastischen und hochkomprimierbaren Kolben Kolben | Mit Glasfaser umwickelter hohler Metallkern | Bildet den primären Kompressionsdichtungsbereich Schwanz | Glasfasergewebe | Dient als Befestigungs- und Haltebereich Funktionsweise Der Hohlkern verändert das mechanische Verhalten des „Tadpole“-Kolbens, indem er einen offenen zentralen Bereich innerhalb einer Metallstruktur enthält. Unter Schließdruck kollabiert der Kolben mit vergleichsweise geringer Kraft nach innen (höhere Kompressibilität) und passt sich dabei Schwankungen in den Dichtspalten an. Nach Entlastung unterstützt der Edelstahlkern die Rückstellung in das ursprüngliche Profil. Typische Vorteile

• Hohe Kompressibilität
• Geringere Schließkraft im Vergleich zu vielen Konstruktionen mit dichtem Kern
• Gute Anpassung an unebene Oberflächen
• Metallische Verstärkung im Inneren des Kolbens für Elastizität
• Gute Rückstellfähigkeit nach wiederholter Kompression
• Fähigkeit, Schwankungen im Dichtspalt auszugleichen
• Geeignet für Türen, Abdeckungen und abnehmbare Verkleidungen

Außenhülle aus gewebtem Glasfasergewebe Das äußere Glasfasergewebe umschließt und schützt den hohlen Metallkern und bildet gleichzeitig den flachen Befestigungsansatz. Glasfaser bietet Flexibilität, Formstabilität und Beständigkeit gegen erhöhte Temperaturen und ermöglicht es der Dichtung, sich Ecken und Türrahmen anzupassen, ohne die Steifigkeit einer vollständig metallischen Dichtung aufzuweisen. Hohe Temperaturbeständigkeit Vergleichbare Konstruktionen aus Glasfaserhülle und hohlem Edelstahlkern werden üblicherweise für Betriebstemperaturen um 1000 °F / 538 °C spezifiziert. Die tatsächlich nutzbare Temperatur hängt von der Glasfaserqualität, der Konstruktion des Edelstahlkerns, dem Nähmaterial, den Kompressionsbedingungen und der Umgebungsatmosphäre ab. Bei Hochtemperaturanwendungen sollten die Grenzwerte für Dauer- und Spitzentemperaturen sowie die Einwirkdauer bestätigt werden. Vergleiche und Auswahlhinweise Hohle Edelstahlkerne bieten eine höhere Kompressibilität und im Allgemeinen eine geringere Schließkraft als massive Edelstahlkerne. Hohle Kerne sind weicher und nachgiebiger und bieten eine sehr gute Spaltanpassung, während massive Kerne eine festere Struktur und eine kontrollierte Kompression gewährleisten. Im Vergleich zu Glasfaser-Seilkernen verleihen hohle Edelstahlkerne metallische Elastizität bei gleichzeitiger Beibehaltung der Flexibilität. Anpassungsmöglichkeiten Hergestellt in kundenspezifischen Durchmessern der Ausbuchtung, Höhen der Ausbuchtung, Endstückbreiten, Gesamtprofilabmessungen und Fertiglängen. Die Hohlkernkonstruktion und die Maschendichte können variiert werden, um Kompressionskraft, Rückstellverhalten, Festigkeit der Ausbuchtung, mechanische Haltbarkeit und Beständigkeit gegen wiederholte Beanspruchung anzupassen. Es stehen Optionen mit einfachem Strick und verstärktem Hohlkern zur Verfügung, um die Kompressionseigenschaften und die Haltbarkeit anzupassen. Anwendungen

• Türen für Industrieöfen
• Zugangstüren für Schmelzöfen
• Geräteabdeckungen und Zugangsklappen
• Zugangsklappen und Klappen für Luftkanäle
• Paneelfugen und thermische Einhausungen
• Wärmebehandlungsanlagen, Trockenöfen, Chargenöfen und Begehöfen
• Pulverbeschichtungsöfen und andere industrielle Heizanlagen
• OEM-Wärmesysteme

Typische technische Spezifikationen

• Produkttyp: Glasfaser-Hohlkern-Tadpole-Dichtung
• Außenhülle: Gewebtes Glasfasergewebe
• Kern: Hohlkern aus Edelstahl
• Typische Edelstahlvariante: Edelstahl 304
• Profil: Komprimierbarer Kolben mit flachem Ende
• Kolbendurchmesser: nach Maß
• Breite des Endes: nach Maß
• Länge: nach Maß
• Temperaturbereich: abhängig von der Glasfaserqualität, der Kernkonstruktion und den Anwendungsbedingungen
• Maßgefertigte Kernkonstruktion: verfügbar
• OEM-Fertigung: nach Zeichnung oder Muster möglich
