Statischer Dichtungsstreifen

PTFEGFKP-förmig

Produktübersicht

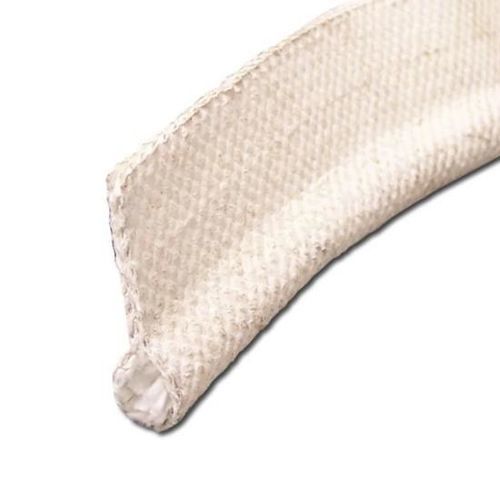

Dichtung im Tadpole-Profil mit PTFE-beschichtetem Glasfaserbezug und Glasfaser-Seilkern ist ein Wulst-und-Schwanz-Profil für Türen, Ofenabdeckungen, Klappen, Leitungen, Paneelfugen und Geräte, die thermischen Zyklen oder chemischen Umgebungen ausgesetzt sind. Der kompressible Wulst bildet die Dichtfläche, die Schwanzpartie dient der Befestigung.

Konstruktion
Die Dichtung kombiniert einen PTFE-beschichteten, gewebten Glasfaserbezug mit einem resilienten Glasfaser-Seilkern. Der PTFE-beschichtete Bezug bietet eine glatte, chemisch beständige Außenfläche; der Seilkern sorgt für Kompressibilität, Rückstellverhalten und Profiltstabilität.

Bauteil / Funktion

• PTFE-beschichteter Glasfaserbezug - Äußere Schutzfläche mit breiter chemischer Beständigkeit und flexibler textiler Struktur.
• Glasfaser-Seilkern - Innerer resilienter Kern, der den Dichtwulst bildet und kontrollierte Kompression und Rückstellung ermöglicht.
• Dichtwulst - Kompressibles Element, das die Gegenfläche kontaktiert, um die primäre Dichtung zu bilden.
• Befestigungsschwanz - Befestigungsbereich für mechanische Befestiger, Haltenuten oder Clips.

Warum ein PTFE-beschichteter Glasfaserbezug?

• Gewebte Glasfaser mit PTFE-Beschichtung für chemische Beständigkeit
• Flexible textile Struktur geeignet für unebene Flächen
• Langlebig bei wiederholten thermischen Zyklen
• Beständig gegen Feuchtigkeit und Umwelteinflüsse
• Nichtmetallische Dichtfläche, wenn Metall ungeeignet ist
• Anwendbar für ausgewählte Niedertemperatur- und kryogene Einsätze, wenn spezifiziert

Glasfaserkern für flexible Kompression
Der Glasfaser-Seilkern bildet das abgerundete Profil des Wulstes, das sich verformt, um Spalte zu füllen, und zugleich Profilunterstützung bietet. Die Kerndichte wird zur Balance von Kompressibilität und Rückstellung gewählt.

Ausgelegt für thermische Zyklen und unebene Flächen
Die Kombination aus PTFE-Bezug und Glasfaserkern ermöglicht Anpassung an geringe Unebenheiten und wiederholte Erwärmungs-/Abkühlungszyklen. Richtige Kompression ist entscheidend, um durchgehende Dichtung ohne dauerhafte Kernschädigung zu erreichen.

Temperaturfähigkeit
Typischer Betriebsbereich dieser Konstruktion liegt bei etwa -100°F bis +500°F (-73°C bis +260°C). Tatsächliche zulässige Temperaturen hängen von Beschichtungsart, Kerndichte, Einbauteilkompression und Einsatzbedingungen ab.

Chemische Beständigkeit
PTFE bietet eine chemisch beständige Oberfläche, geeignet für viele industrielle Medien. Kompatibilität mit dem spezifischen Medium, der Konzentration und Temperatur der Anwendung ist zu prüfen.

Anwendungen

• Ofentüren und Abdeckungen in der Industrie
• Dichtung von Klappen und Stellgliedern
• Thermische und prozessbedingte Leitungsverbindungen
• Paneelfugen und Geräteeinhausungen
• Inspektionsklappen und abnehmbare Abdeckungen
• Kryogene und ausgewählte Niedertemperaturanwendungen
• Thermische Verarbeitungs- und Pulverbeschichtungsanlagen
• OEM-Wärmedichtungssysteme und thermische Fahrzeugkomponenten

Individuelle Tadpole-Profile
Profile und Abmessungen können angepasst werden für Einbauraum, Kompressionsweg und Gerätegeometrie. Optionen: Bulb-Durchmesser, Schwanzbreite, Gesamtlänge, Profilform, Kerndichte und PTFE-Beschichtungsaufbau.

Verfügbare kundenspezifische Merkmale

• Bulb-Durchmesser - Angepasst an Dicht- und Kompressionsanforderungen
• Schwanzbreite - An die Montagefläche anpassbar
• Dichtungs­länge - Nach Geräteabmessungen lieferbar
• Profilgeometrie - Maßgeschneiderte Formen für OEM-Anforderungen
• Kerndichte aus Glasfaser - Ausgewählt für gewünschte Kompressibilität und Rückstellfähigkeit
• PTFE-Beschichtungsaufbau - Gewählt nach Oberflächeneigenschaften und chemischer Belastung

Installation und Kompression
Installieren, sodass der Dichtwulst durchgängig die Gegenfläche berührt. Den Befestigungsschwanz entsprechend der Geräteausführung sichern (Befestiger, Nuten, Clips). Übermäßige Kompression vermeiden, um dauerhafte Kernquetschung zu verhindern.

Technische Merkmale / Spezifikationen

• Produkttyp: Tadpole-Dichtung / Tadpole-Siegel
• Außenbezug: PTFE-beschichtete, gewebte Glasfaser
• Kern: Glasfaser-Seilkern
• Profil: Bulb und Befestigungsschwanz
• Temperaturbereich: Ca. -100°F bis +500°F (-73°C bis +260°C), abhängig von Konstruktion und Einsatz
• Chemische Beständigkeit: Breite Beständigkeit; für spezifische Medien prüfen
• Niedertemperaturbetrieb: Geeignet für ausgewählte kryogene Anwendungen (bewerten nach Einsatz)
• Bulb-Durchmesser / Schwanzmaße / Länge: Anpassbar
