Stoffdichtungsstreifen

MineralfaserDrahtgeflechtP-förmig

Übersicht

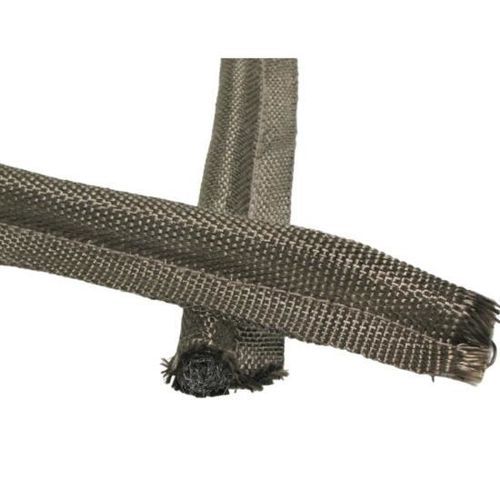

Die Tadpole-Dichtung mit Basaltgewebe-Ummantelung und Drahtgeflechtkern ist eine hochtemperaturbeständige Dichtungskomponente, entwickelt für Ofentüren, Industrieöfen, thermische Prozessanlagen, Herde und wärmebeständige Gehäuse, in denen eine flexible, hitzebeständige Perimeterdichtung erforderlich ist.

Konstruktion
Die Dichtung kombiniert eine gewebte Basaltgewebe-Außenabdeckung mit einem inneren Drahtgeflechtkern. Das Basaltgewebe bietet eine zuverlässige thermische Barriere und schützt die Innenstruktur vor direkter Hitzeeinwirkung und mechanischem Kontakt, während der Drahtgeflechtkern Verstärkung, Elastizität und Profilstabilität bei wiederholter Kompression liefert.

Tadpole-Profil
Die Tadpole-Bauweise erzeugt eine abgerundete Dichtungsbirne und einen integrierten Befestigungssteg. Bei der Montage um eine Tür, eine Platte oder eine Geräteöffnung komprimiert die Birne gegen die Gegenfläche, um Wärmeverluste zu reduzieren, während der Steg eine praktische Befestigungsfläche zum Fixieren der Dichtung am Rahmen oder Haltesystem bietet.

Bauteil — Funktion
Bauteil: Gewebte Basaltabdeckung — Funktion: Bildet die äußere hitzebeständige Textilschicht und schützt den inneren Kern vor direktem Kontakt mit der Umgebung.
Bauteil: Drahtgeflechtkern — Funktion: Liefert innere Verstärkung, Elastizität und strukturelle Unterstützung für das Dichtungsprofil.
Bauteil: Dichtungsbirne — Funktion: Komprimiert gegen die Gegenfläche und bildet die primäre thermische Dichtungszone.
Bauteil: Befestigungssteg — Funktion: Bietet eine praktische Fläche zum Anbringen der Dichtung an Tür, Rahmen, Platte oder Halterung.

Warum eine Basalt-Gewebeabdeckung verwenden?
Basaltfaser ist eine mineralische Faser, hergestellt aus Basaltgestein, die in gewebter Form ein flexibles Textil ergibt, das für hitzebeständige Schutz- und Dichtungsanwendungen geeignet ist. In dieser Dichtung bildet die Basaltabdeckung die äußere Arbeitsschicht, bietet thermischen Schutz und ermöglicht dem Dichtungselement, sich um Türen, Platten und unregelmäßige Dichtungswege zu biegen.

• Textilkonstruktion für hohe Temperaturen
• Flexible Gewebestruktur
• Gute Beständigkeit gegen thermische Beanspruchung
• Geeignet für anspruchsvolle industrielle Umgebungen
• Kann gekrümmte und unregelmäßige Dichtungswege aufnehmen
• Bietet eine schützende Außenschicht für den inneren Kern

Drahtgeflechtkern für strukturelle Unterstützung
Der innere Drahtgeflechtkern sorgt für Verstärkung im gesamten Dichtungsbirnenbereich und hilft der Dichtung, ihre beabsichtigte Form bei Handhabung, Installation und Kompression beizubehalten. Der Maschenkern kann mit der Dichtung mitbiegen und sich verformen, wodurch er für gekrümmte Oberflächen oder Anwendungen mit Bewegung zwischen den Gegenstücken geeignet ist. Drahtmaterial, Maschenkonstruktion und Kernkonfiguration können entsprechend der Betriebsumgebung und den mechanischen Anforderungen ausgewählt werden.

Wie die Tadpole-Dichtung eine thermische Abdichtung erzeugt
Die Tadpole-Dichtung konzentriert die Abdichtung um eine abgerundete Birne anstelle eines breiten flachen Streifens. Typische Abfolge:

• Positionierung: Der Steg wird entlang des Tür-, Rahmen- oder Gerätegrunds positioniert.
• Befestigung: Der Steg wird mit der für das Gerät geeigneten Befestigungs- oder Haltemethode gesichert.
• Kompression: Das Schließen der Tür oder Platte drückt die Birne gegen die Gegenfläche.
• Oberflächenanpassung: Das flexible Profil folgt kleineren Abweichungen der Dichtfläche.
• Thermische Trennung: Die Dichtung bildet eine hitzebeständige Barriere um die Öffnung oder Fuge.

Anwendungen

• Industrielle Ofentüren
• Ofentüren
• Thermische Prozessanlagen und Kammern
• Herde und Heizgeräte
• Industrielle Gehäuse und Inspektionsklappen
• OEM-Wärmegeräte und Ersatzdichtungsprogramme

Vorteile der Basaltgewebe + Drahtgeflecht-Konstruktion

• Thermischer Schutz durch gewebtes Basaltgewebe
• Profilstabilität durch Drahtgeflechtkern
• Flexibilität zur Anpassung an gekrümmte Dichtungswege
• Dedizierte Kompressionszone durch die abgerundete Tadpole-Birne
• Mechanischer Schutz durch die gewebte Außenabdeckung
• OEM-Integration: kundenspezifische Birnen- und Stegabmessungen verfügbar

Kundenspezifische Fertigung
Kundenspezifische Tadpole-Dichtungen aus Basaltgewebe können hergestellt werden, um Birnendurchmesser, Stegbreiten, Längen, Profilgeometrien und Kernaufbauten gemäß Anwendungsanforderungen, Zeichnungen oder Mustern anzupassen. Die Auswahl von Gewebequalität, Drahtgeflechttyp und Profilgeometrie sollte auf Betriebs- temperatur, Kompressionsbedingungen und mechanischen Anforderungen basieren.

Technische Informationen
Artikel: Produkttyp — Spezifikation: Tadpole-Dichtung / Tadpole-Siegel
Artikel: Außenabdeckung — Spezifikation: Gewebtes Basaltgewebe
Artikel: Innerer Kern — Spezifikation: Drahtgeflecht
Artikel: Profil — Spezifikation: Birne und Befestigungssteg
Artikel: Anwendung — Spezifikation: Hochtemperatur-Thermabdichtung
Artikel: Installation — Spezifikation: Befestigungs- oder Haltemethode gemäß Gerätekonstruktion
Artikel: Birnengröße — Spezifikation: Anpassbar
Artikel: Stegabmessungen — Spezifikation: Anpassbar
Artikel: Länge — Spezifikation: Anpassbar
Artikel: Profilkonfiguration — Spezifikation: Kundenspezifische Profile verfügbar

Typische Spezifikationsüberlegungen

• Erforderlicher Birnendurchmesser und Kompressionsraum
• Stegbreite und -dicke passend zur Montagefläche
• Gesamtdichtungslänge für gerade/perimetrische Abdichtung
• Profilform zur Anpassung an Tür- oder Plattengeometrie
• Gewebekonstruktion entsprechend thermischen und mechanischen Anforderungen
• Drahtgeflechtkernkonstruktion spezifiziert nach mechanischen Anforderungen

Terminologie
Gebräuchliche Begriffe für ähnliche Produkte: Basalt-Tadpole-Dichtung; Tadpole-Dichtung aus Basaltfaser; Basalt-Tadpole-Siegel; Basaltgewebe-Dichtung; Tadpole-Dichtung mit Drahtgeflechtkern; Hochtemperatur-Tadpole-Dichtung; Tadpole-Band; Tadpole-Dichtungsband.

Häufig gestellte Fragen (Zusammenfassung)

• Was ist das? — Eine Birnen-und-Steg-Thermodichtung mit gewebter Basalt-Außenabdeckung und innerem Drahtgeflechtkern.
• Funktion des Drahtgeflechtkerns? — Strukturelle Verstärkung und Profilstabilität bei Kompression.
• Typische Einsatzzwecke? — Türen von Industrieöfen, thermische Kammern, Heizgeräte und OEM-Anwendungen.
• Kann sie kundenspezifisch gefertigt werden? — Ja; Birnendurchmesser, Stegabmessungen, Längen, Profile und Kernaufbauten sind anpassbar.

Spezifikationen / technische Daten

• Produkttyp: Tadpole-Dichtung / Tadpole-Siegel
• Außenabdeckung: Gewebtes Basaltgewebe
• Innerer Kern: Drahtgeflecht
• Profil: Abgerundete Birne (Dichtung) + Befestigungssteg
• Anwendung: Hochtemperatur-Thermabdichtung für Öfen, Kammern, Herde und Gehäuse
• Anpassung: Birnendurchmesser, Stegbreite/-dicke, Gesamtlänge, Profilform und Kernaufbau
• Installation: Befestigungs- oder Haltemethode gemäß Gerätekonstruktion; übermäßige Kompression oder scharfe Biegungen vermeiden
• MOQ (wie auf der Seite angezeigt): 1
• Typisch angezeigte Handelsbedingungen: EXW, FOB, CIF, DDP, FCA
