Flacher Dichtungsstreifen

GFKP-förmigGlas

Produktübersicht

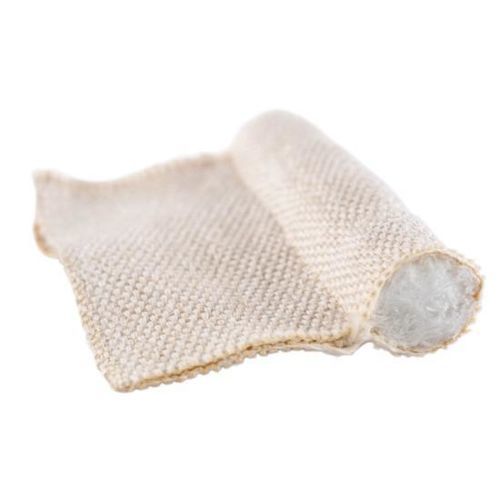

Die Tadpole-Dichtung aus Glasfaser ist ein flexibles thermisches Dichtungsprofil mit einer gewebten Glasfaser-Außenhülle und einem komprimierbaren Glasfaserkern. Die komplett glasfaserbasierte Konstruktion liefert eine weiche, anpassungsfähige Dichtungsbirne, die sich für Industrietüren von Öfen, Inspektions- und Zugangspaneele von Öfen, beheizte Gehäuse und andere thermische Einrichtungen eignet. Im Vergleich zu Tadpole-Dichtungen mit Metallkern bietet der Glasfaserkern eine weichere Kompressionsantwort und folgt kleineren Oberflächenabweichungen besser. Die integrierte flache Zunge fixiert die Dichtung sicher in Position. BSTFLEX fertigt Glasfaser-Tadpole-Dichtungen in kundenspezifischen Bulb-Durchmessern, Zungenbreiten, Längen und Profilen für OEM- und Ersatzanwendungen.

Aufbau der komplett glasfaserbasierten Tadpole-Dichtung
Dieses Profil verwendet Glasfaser sowohl für die äußere textile Abdeckung als auch für den inneren komprimierbaren Kern. Die Komponenten erfüllen unterschiedliche Funktionen und arbeiten zusammen als ein einheitliches Dichtungsprofil.

Komponente / Aufbau / Funktion
Außenabdeckung | Gewebter Glasfaservlies | Bietet die flexible äußere textile Thermofläche
Innerer Kern | Glasfaserkern | Bildet einen weichen, komprimierbaren Dichtkörper
Birne (Bulb) | Glasfaserabdeckung mit Glasfaserkern | Komprimiert gegen die Gegenfläche zur Abdichtung
Zunge | Gewebter Glasfaservlies | Bietet eine flache Fläche für mechanische Befestigung

Wie der Glasfaserkern die Abdichtung erzeugt
Die Birne ist der funktionale Dichtabschnitt. Beim Schließen einer Tür oder eines Paneels wird Druck auf die Birne ausgeübt und der Glasfaserkern komprimiert. Diese Kompression füllt den Dichtspalt aus und kompensiert kleine Maßabweichungen, Oberflächenunregelmäßigkeiten und Änderungen des Spalts. Da die interne Struktur auf Glasfaser und nicht auf Metallgewebe basiert, liefert die Birne ein vergleichsweise weiches Kompressionsverhalten bei zuverlässiger Dichtleistung.

Warum einen Glasfaserkern wählen?

• Weiches, flexibles Kompressionsverhalten
• Gute Anpassungsfähigkeit an unregelmäßige Dichtflächen
• Nicht-metallische Innenkonstruktion
• Niedriges Profil und Flexibilität um die Gerätekontur
• Geeignet für viele industrielle thermische Türanwendungen
• Verfügbar in verschiedenen Bulb-Durchmessern
• Anpassbare Kompressionseigenschaften durch Kernaufbau

Gewebte Glasfaser-Außenabdeckung
Die Außenabdeckung wird aus gewebtem Glasfasertuch hergestellt. Sie enthält den inneren Kern, bildet die Montagezunge und stellt die exponierte Dichtungsoberfläche dar. Das Gewebe folgt geraden Abschnitten, Ecken und Gerätekonturen und behält das Bulb-und-Tong-Profil bei gleichzeitiger Temperaturbeständigkeit bei.

Typische Anwendungen

• Öffnungen von Industrieöfen (Chargen-, Härte-, Trocknungs-, begehbare und Förderbandöfen)
• Zugangs- und Inspektionsklappen von Öfen
• Wärmebehandlungsanlagen und Thermokammern
• Zugangsbleche und beheizte Gehäuse
• Industrielle Verarbeitungsanlagen und OEM-Thermogeräte

Glasfaserkern vs. Edelstahlkern (Vergleich)

• Kompressionsgefühl — Glasfaserkern: weicher; Edelstahlkern: strukturierter
• Anpassungsfähigkeit — Glasfaser: hoch; Edelstahl: abhängig von der Gewebeausführung
• Metallische Verstärkung — Glasfaser: nein; Edelstahl: ja
• Unterstützung der Birne — Glasfaser: durch Kerndichte; Edelstahl: durch Metallstruktur
• Typischer Auswahlgrund — Glasfaser: weiche Kompression und Flexibilität; Edelstahl: mechanische Verstärkung und Robustheit

Produkteigenschaften

• Gewebte Glasfaser-Außenabdeckung
• Flexibler Glasfaserkern
• Vollglasfaser-Bulb-Konstruktion
• Weiche Kompressionseigenschaften
• Gute Flexibilität und Anpassungsfähigkeit
• Geeignet für unregelmäßige Gegenflächen
• Integrierte Montagezunge
• Kundenspezifische Abmessungen verfügbar
• Geeignet für OEM- und Ersatzdichtungsproduktion

Typische technische Spezifikationen

• Produkt: Glasfaser-Tadpole-Dichtung
• Außenabdeckung: Gewebtes Glasfasertuch
• Innerer Kern: Glasfaserkern (komprimierbar)
• Konstruktion: Komprimierbare Birne mit flacher Montagezunge
• Bulb-Durchmesser: Kundenspezifisch
• Zungenbreite: Kundenspezifisch
• Länge: Kundenspezifisch
• Profil: Kundenspezifisch je nach Anwendung
• Temperaturbewertung: Abhängig von Glasfasertyp, Kernaufbau und Betriebsbedingungen
• OEM-Produktion: Verfügbar

Maßgeschneiderte Optionen und Ersatzhinweise
BSTFLEX kann unterschiedliche Bulb-Durchmesser, Bulb-Formen, Glasfaserkern-Dichten, Zungenbreiten, Profilbreiten, Endlängen und Montagekonfigurationen fertigen. Für Ersatzprojekte können Kunden den ursprünglichen Dichtungsquerschnitt, Gerätezeichnung, Abmessungen, Fotos oder ein physisches Muster bereitstellen. Kerndichte und interne Konstruktion können variiert werden, um Kompression und Rückstellverhalten anzupassen.

Bestell- und kommerzielle Hinweise
Bestellung (MOQ): 1. Übliche Zahlungsbedingungen: EXW, FOB, CIF, DDP, FCA. Typische Versandhäfen: Shanghai, Ningbo.

Technische Spezifikationen

• Bestellung (MOQ): 1
• Zahlungsbedingungen: EXW, FOB, CIF, DDP, FCA
• Versandhäfen: Shanghai, Ningbo
• Lieferzeit und Zertifizierungen: Kontaktieren Sie BSTFLEX mit Anwendungsdetails
