Produktübersicht

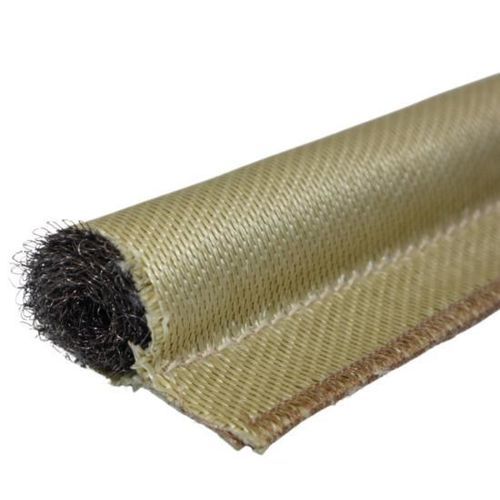

Die Hochtemperatur-Tadpole-Dichtung BSTFLEX ist ein Bulb-and-Tail-Dichtungsprofil für anspruchsvolle thermische Gehäuse. Sie kombiniert eine Außenabdeckung aus Silica-Gewebe mit einem internen Inconel-Kern, um Temperaturbeständigkeit und formstabile Unterstützung des kompressiblen Bulbs zu gewährleisten.

Typische Einsätze
Empfohlen für Ofentüren, industrielle Backöfen, Brennöfen, Wärmebehandlungsanlagen, thermische Bearbeitungskammern, Wartungs- und Inspektionsöffnungen sowie andere Hochtemperaturgehäuse. Verfügbar für OEM- und Austauschlösungen und anpassbar an die Einbaumaße.

Aufbau der Tadpole-Dichtung aus Silica-Gewebe
Das Profil verfügt über einen abgerundeten Bulb zur Kompressionsdichtung und eine verlängerte Tail für die mechanische Befestigung. Der Inconel-Kern stützt das Bulb-Profil, während das Silica-Gewebe eine hitzebeständige textile Barriere bietet.

Bauteil / Material / Funktion
Außenabdeckung — Silica-Gewebe — Hitzeschützendes Textil
Kern — Inconel — Innere Verstärkung zur Profilstabilität
Bulb — Mit Silica-Gewebe umhüllter Kern — Hauptkompressionsdichtungsabschnitt
Tail — Silica-Gewebe — Flexibler Montageabschnitt für Befestigungen
Nähfaden — Hochtemperaturfaden — Sichert Abdeckung und Baugruppe

Wie funktioniert eine Tadpole-Dichtung?
Der abgerundete Bulb wird gegen die Gegenfläche komprimiert und bildet eine durchgehende Dichtung, während die Tail mechanisch am Gerätegestell befestigt wird. Das Design gleicht geringe Maßabweichungen und thermische Bewegungen bei Heiz-/Abkühlzyklen aus.

Funktionale Abschnitte

• Bulb: Abgerundeter Bereich, der die primäre Dichtfläche bildet.
• Tail: Flache Verlängerung zur mechanischen Befestigung (Clips, Schrauben, Halter).
• Kern: Innere Verstärkung, die den Bulb stützt und stabilisiert.
• Abdeckung: Hitzebeständige textile Schicht um den Kern.

Tadpole Gasket vs Tadpole Seal vs Tadpole Tape
Diese Begriffe beschreiben ähnliche Bulb-and-Tail-Konstruktionen. 'Tadpole gasket' ist der gebräuchliche Produktbegriff; 'tadpole seal' und 'tadpole tape' sind branchenübliche Synonyme oder Varianten je nach Anwendung und Befestigungsart.

Hochtemperaturverhalten
Silica-Gewebe widersteht erhöhten Temperaturen und Strahlungswärme; der Inconel-Kern trägt zur Formstabilität der Dichtung bei und ermöglicht reproduzierbare Kompression während thermischer Zyklen. Die tatsächliche Temperaturleistung hängt vom Gewebegrad, Kernaufbau, Nahtfaden und den Einsatzbedingungen ab.

Hauptvorteile der Tadpole-Dichtung

• Silica-Außenabdeckung für hohe Temperatureinwirkung
• Inconel-Kernverstärkung für dimensionsstabile Konstruktion
• Kompressibles Bulb-Profil zur Anpassung an Spaltvariationen
• Praktische Tail zur mechanischen Montage
• Kundenspezifische Abmessungen und Profile möglich
• Geeignet für gerade Längen, Ringe, Rahmen und formgebende Ausführungen

Kundenspezifische Fertigung
Kundenspezifische Produktion ist möglich, um Einbauraum, Kompressionsweg, Befestigungsstruktur und Einsatzbedingungen passend zu gestalten. Hersteller fertigen nach Zeichnung, Abmessung oder Muster für OEM, Wartung und industrielle Anwender.

Anpassungsoptionen
Bulb-Durchmesser — Kundenspezifisch
Tail-Breite — Kundenspezifisch
Tail-Stärke — Kundenspezifisch
Dichtungs­länge — Kundenspezifisch, gerade oder geformt
Kernmaterial — Inconel oder andere spezifizierte Konstruktionen
Abdeckmaterial — Silica-Gewebe und andere hitzebeständige Textiloptionen
Profil — Einfacher Bulb, Doppelbulb und weitere Sonderprofile
Form — Gerade, Ring, Rahmen oder kundenspezifische Bauform

Technische Daten

• Produktart: Tadpole Gasket / Tadpole Seal
• Marke: BSTFLEX
• Außenabdeckmaterial: Silica-Gewebe
• Kernmaterial: Inconel
• Konstruktion: Bulb-and-Tail-Dichtungsprofil
• Bulb-Durchmesser: Kundenspezifisch (je nach Anwendung)
• Tail-Breite: Kundenspezifisch
• Tail-Stärke: Kundenspezifisch
• Gesamtlänge / Form: Kundenspezifisch (gerade, Ring, Rahmen oder geformt)
• Installation: Mechanische Befestigung (Clips, Schrauben, Halter, Bolzen)
• Temperaturbereich: Abhängig von Materialgrad und Konstruktion
• Anpassung: Verfügbar — Fertigung nach Zeichnung, Muster oder spezifizierten Maßen
• Bestellung (MOQ): 1
• Zahlungsbedingungen: EXW, FOB, CIF, DDP, FCA usw.
• Versandhäfen: Shanghai, Ningbo

Anwendungen

• Industrielle Ofentüren
• Ofentüren
• Brennofenöffnungen
• Wärmebehandlungsanlagen
• Chargen- und Bandöfen
• Trocknungs- und Pulverbeschichtungsöfen
• Thermische Prozesskammern
• Boiler- und Inspektionsklappen
• Glasverarbeitungsanlagen
• Hochtemperaturgehäuse

Tadpole-Dichtung für Ofentüren und industrielle Öfen
Für Türen und Wartungsklappen wählen Sie Bulb- und Tail-Geometrien, die mit dem vorhandenen Spalt und der erforderlichen Kompression übereinstimmen. Die Kombination Silica-Gewebe / Inconel eignet sich für Anwendungen, die thermische Beständigkeit und mechanische Stabilität erfordern.

Warum diese Konstruktion wählen

• Kundenspezifische Bulb- und Tail-Abmessungen
• Silica-Außenabdeckung für hohe Temperaturen
• Inconel-Kernoptionen zur Verstärkung
• Maßgeschneiderte Längen und Formen für OEM-Ersatzteile
• Fertigung nach Zeichnung oder Muster
• Unterstützung bei Material- und Konstruktionswahl

Bestellhinweise
Für ein genaues Angebot geben Sie Profil, Bulb-Durchmesser, Tail-Abmessungen, benötigte Länge, erwartete Betriebstemperatur und Installationsmethode an. Eine Zeichnung oder ein Muster beschleunigt die Anpassung und gewährleistet Passform und Leistung.
