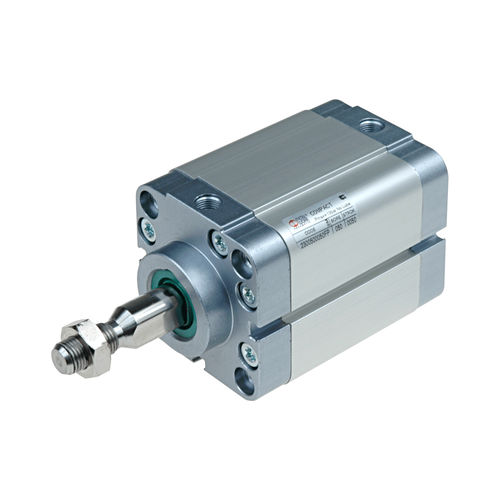

Pneumatikzylinder CMPC series
Kolbenstangenmit Gewindestabdoppeltwirkend

Pneumatikzylinder
Pneumatikzylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch
Technologie
Kolbenstangen, mit Gewindestab
Konfigurierung
doppeltwirkend, einfachwirkend
Material
Edelstahl, anodisiertes Aluminium
Norm
ISO 15552, ISO 6431
Weitere Eigenschaften
kompakt, Standard, flach, UNITOP, ATEX
Hub

Min: 1 mm
(0,039 in)

Max: 500 mm
(19,685 in)

Kolbendurchmesser

32 mm, 40 mm, 50 mm, 63 mm, 80 mm
(1,26 in, 1,57 in, 1,97 in, 2,48 in, 3,15 in)

Druck

10 bar
(145 psi)

Drehmoment

0,2 Nm, 0,4 Nm, 1 Nm
(0,148 ft.lb, 0,295 ft.lb, 0,738 ft.lb)

Umgebungstemperatur

Min: -10 °C
(14 °F)

Max: 80 °C
(176 °F)

Beschreibung

Die Kippausführung wird verwendet, um die auf der Kolbenstange befestigten Gegenstände in einem Winkel zu halten und um Drehmomente innerhalb der vorgegebenen Grenzen aufzubringen. Die Kolbenstange der Two-Flat-Zylinder hat zwei gegenüberliegende Längsflächen und besteht vollständig aus rostfreiem Stahl. Am vorderen Zylinderkopf befindet sich eine Buchse aus Sinterbronze, die die Kolbenstange festhält und ihre Drehung verhindert. Eine spezielle Polyurethan-Dichtung garantiert die Dichtheit und die Schmutzabfuhr. Diese technische Lösung ist luftdichter und zuverlässiger als quadratische oder sechseckige Kolbenstangen. Diese kompakten Zylinder gibt es in den folgenden Ausführungen: - mit oder ohne Mognet - Achsabstände zur Befestigung kompatibel mit ISO 15552 (früher ISO 6431) oder mit der französischen Norm NFE 49-004-1 und 2 (UNITOR). Das spezielle Profil und die Tatsache, dass die äußeren Köpfe auf den Liner geschraubt werden, bieten eine hervorragende Führung. Dank der großen Auswahl an Verankerungspunkten gibt es zahlreiche Befestigungsmöglichkeiten. Versenkbare mognetische Endschalter können in Schlitzen im Zylinder montiert werden, um die Position zu messen. Menge pro Paket: 0 Mindestbestellmenge: 0 Maßeinheit: Stück DICHTUNG: Polyurethan-Dichtungen

---
